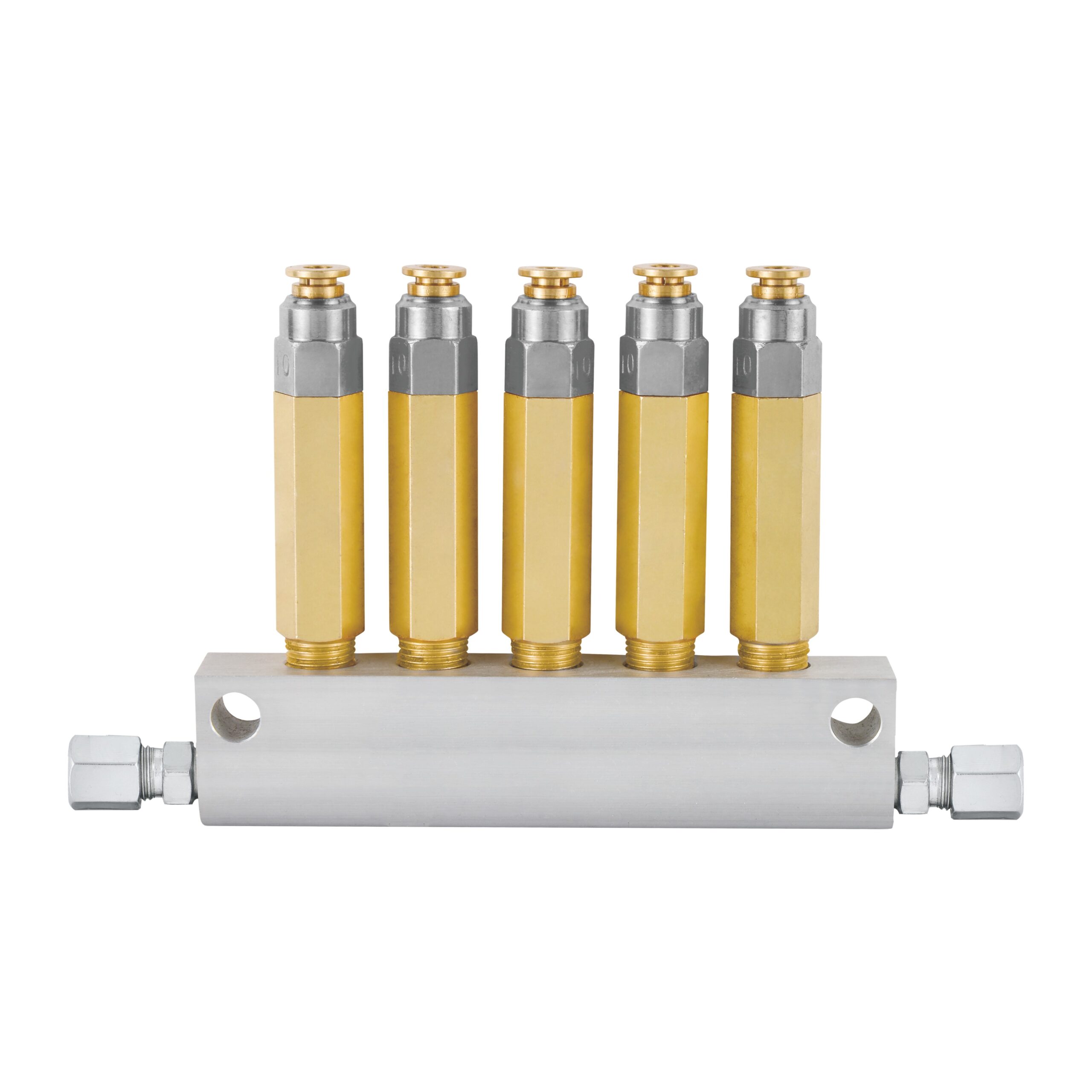

Распределитель смазки BAOTN GFE

Назначение

Распределитель смазки BAOTN GFE — дозирующее устройство централизованной объёмной системы смазки для точной подачи консистентной смазки к узлам трения станков с ЧПУ и промышленного оборудования.

Принцип работы

Смазка от насоса поднимает зонтичный клапан; когда клапан закрывает центральное отверстие сердечника, поршень преодолевает усилие пружины и поднимается, выдавливая накопленную смазку из полости. При остановке насоса клапан сброса давления открывается, давление падает, поршень возвращается пружиной, и смазка накапливается для следующего цикла.

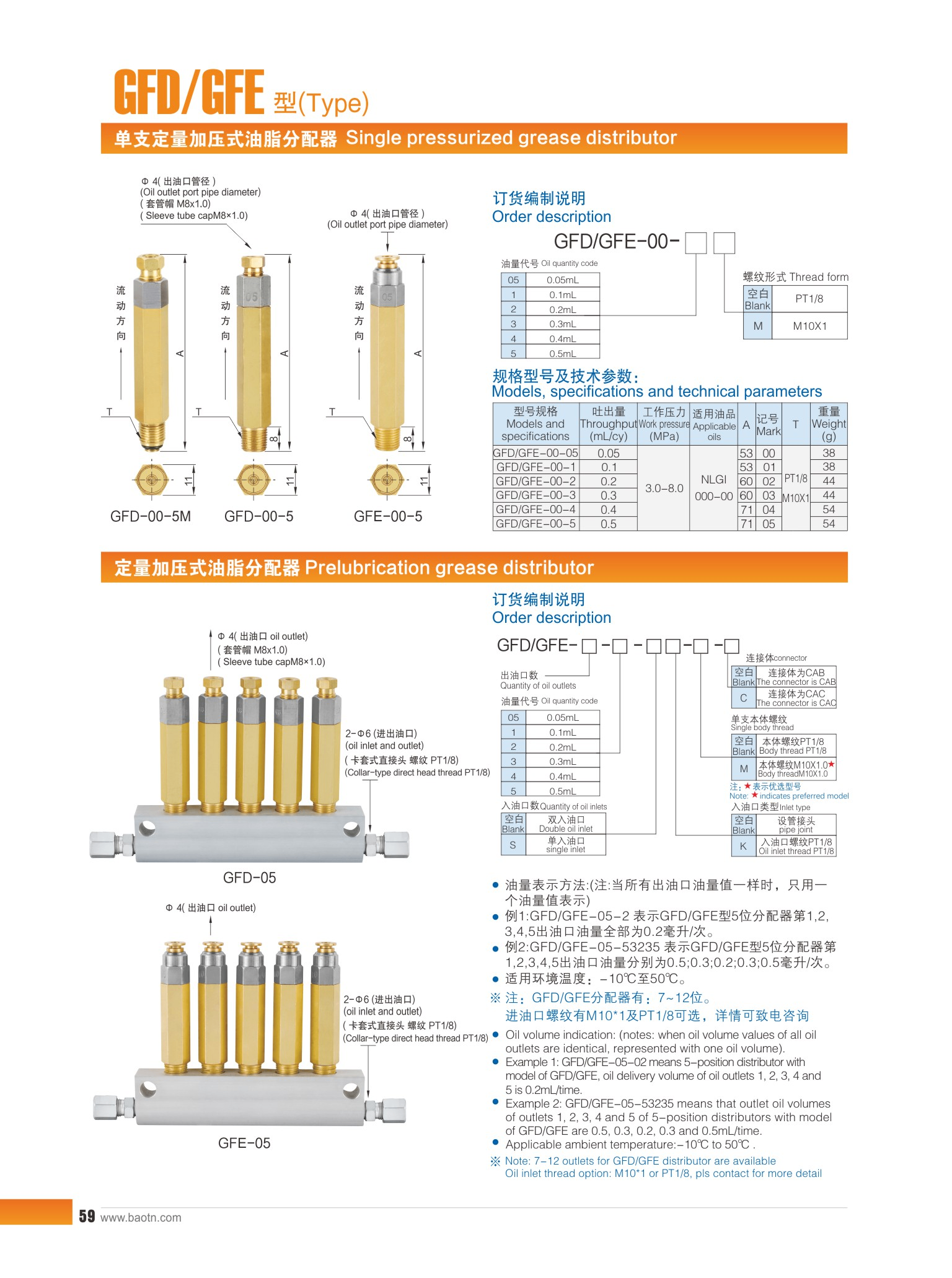

Модели и дозировка

• Модельный ряд: GFE-00-05…GFE-00-5, GFE-05, GFE-1…GFE-5;
• Пример 1: GFE-05-2 — 5 выходов, подача 0,2 мл/цикл на каждом;
• Пример 2: GFE-05-53235 — 5 выходов с разными объёмами: 0,5/0,3/0,2/0,3/0,5 мл/цикл.

Пропускная способность: 0,1/0,2/0,3/0,4/0,5 мл за цикл.

Условия эксплуатации

Рабочая температура окружающей среды: от −10 до +50 °C.
