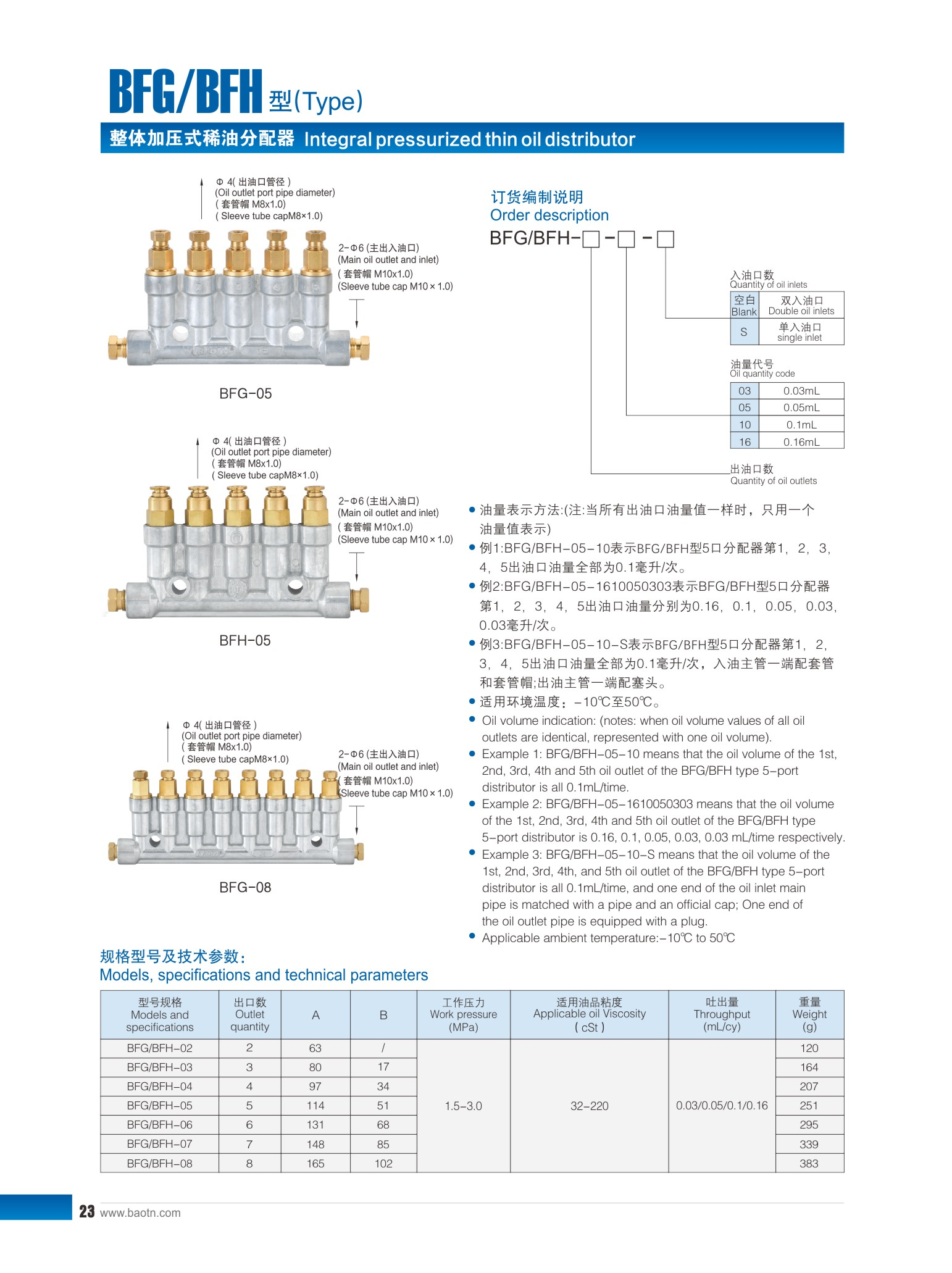

Распределитель смазки BAOTN BFG

Назначение

Распределитель смазки BAOTN BFG — дозирующее устройство централизованной объёмной системы смазки с малыми объёмами подачи (от 0,03 мл за цикл). Подходит для станков с ЧПУ и компактных узлов трения.

Принцип работы

Масло от насоса поднимает зонтичный клапан; при закрытии центрального отверстия сердечника поршень поднимается и выдавливает смазку из верхней полости к выходу. После остановки насоса клапан сброса давления открывается, поршень возвращается пружиной, и смазка перетекает в нижнюю полость — цикл готов к следующей подаче.

Обозначение моделей и дозировка

• Модельный ряд: BFG-02…BFG-06 (до 6 выходов); суффикс -S — с заглушкой на одном конце магистрали и пробкой на выходе
• Пример 1: BFG-05-10 — 5 выходов, подача 0,1 мл/цикл на каждом;
• Пример 2: BFG-05-1610050303 — 5 выходов: 0,16/0,1/0,05/0,03/0,03 мл/цикл.

Объём подачи — 0,1–0,5 мл за цикл. Корпус из цинкового сплава устойчив к коррозии, поршни — с зеркальной обработкой поверхности.

Условия эксплуатации

Рабочая температура окружающей среды: от −10 до +50 °C.
