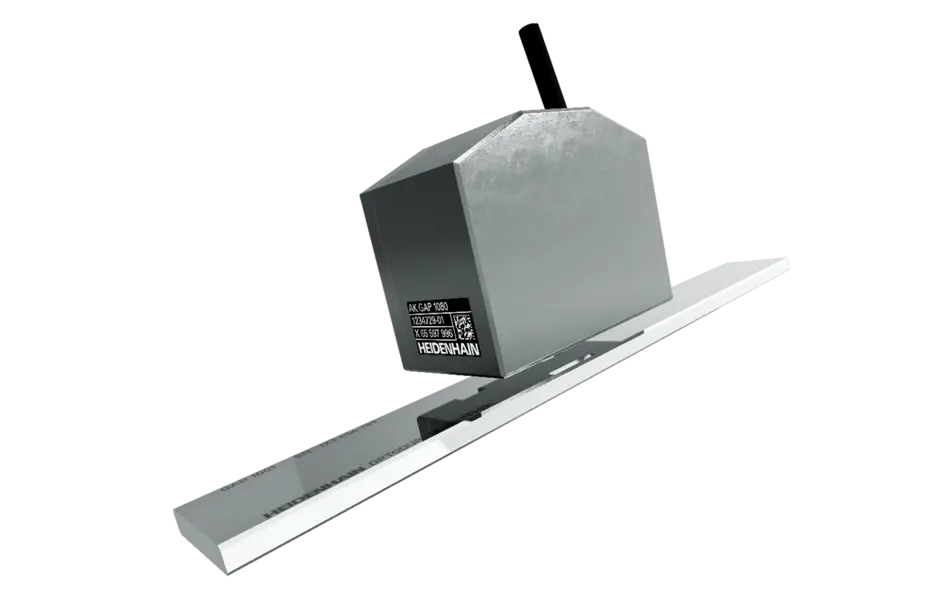

Открытый линейный энкодер Heidenhain GAP 1081

GAP 1081 измеряет расстояние между измерительным зеркалом и сканирующей головкой, позволяя быстро и просто реализовать измерение вне плоскости (out-of-plane) в составе установки.

Большой диапазон и точность

Диапазон измерения составляет ±2 мм при высокой повторяемости. Измерительное зеркало с поверхностью OPTODUR изготавливается из стеклокерамики Zerodur длиной до 3 м, поэтому энкодер подходит как для простых задач вертикального позиционирования, так и для непрерывного измерения вдоль плоскости.

Абсолютная обратная связь и многокоординатность

Опциональная референтная метка в пределах номинального рабочего расстояния позволяет строить метрологические системы с абсолютной обратной связью по положению вне плоскости. При использовании нескольких сканирующих головок с одним или двумя зеркалами можно измерять до шести степеней свободы оси относительно плоскости зеркала.

Основные характеристики

• Вертикальные измерения расстояния вне плоскости
• Диапазон измерения ±2 мм
• Зеркало Zerodur с покрытием OPTODUR, длины до 3040 мм
• Высокая повторяемость
• Опциональная референтная метка (абсолютная обратная связь)
• До 6 степеней свободы при нескольких сканирующих головках
• Интерфейс: 1 VPP

Подробное описание принципа работы, монтажа и технических характеристик – «Открытые линейные энкодеры HEIDENHAIN» (PDF).
