Открытые линейные энкодеры Heidenhain серия LIP 6000
Цена по запросу
Для высокоточных линейных осей длиной до 3040 мм
Шаг измерения менее 1 нм
Компактный корпус для ограниченного монтажного пространства
Обнаружение положения через референтную дорожку и концевой выключатель
Интерфейсы: 1 VPP, TTL
Доставка ТК СДЭК
В пункт выдачи заказов
или курьером по Вашему адресу
100%
Качественный
Товар
14 Дней
Гарантированный
Возврат денег

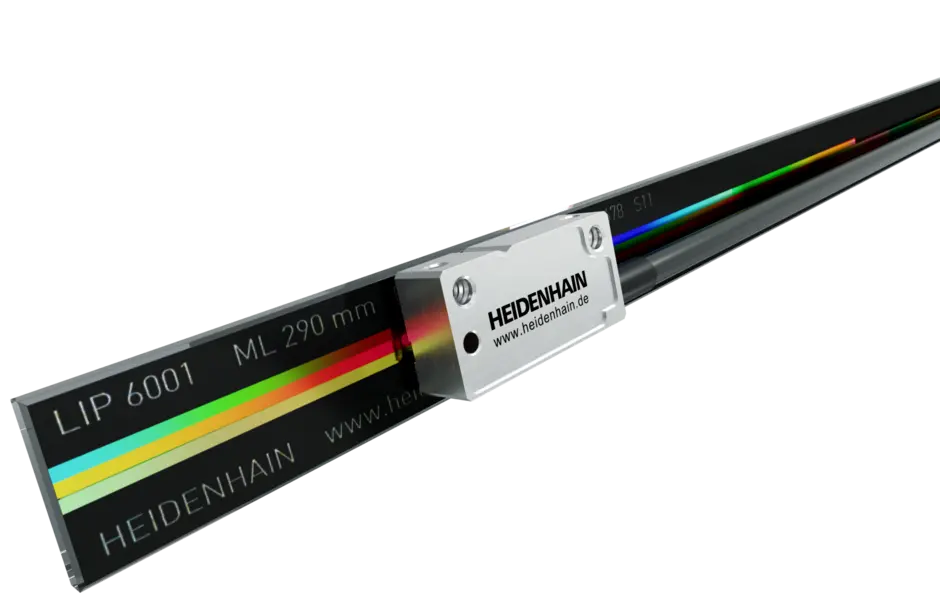

Открытые линейные энкодеры LIP 6000 построены на интерференционном сканировании фазовой решетки на стеклокерамической подложке. Серия отличается экстремально малым шагом измерения и исключительной точностью при компактных размерах.
Стабильное качество сигнала
Разработанная HEIDENHAIN микросхема HSP 1.0 поддерживает стабильно высокое качество сканирующего сигнала: при падении амплитуды она увеличивает ток светодиода, сохраняя оптимальную форму сигнала даже при загрязнении, и удерживает шум на равномерно низком уровне.
Компактность и монтаж
Высокая плотность интеграции делает энкодеры компактными и легкими. Шкала крепится приклеиванием или зажимом, у сканирующей головы возможен вывод кабеля влево или вправо. Несмотря на малые периоды сигнала, монтажные допуски широкие — установка выполняется легко.
Референтные метки и функции конечных положений
Интегрированная функция поиска опорной точки ускоряет реферирование системы, что особенно выгодно для осей с большим ходом. Встроенная функция концевого выключателя обеспечивает надежное обнаружение конечного положения без дополнительных мер. Разъем LIP 6071 оснащен многоцветным светодиодом для мгновенной проверки сканирующих и референтных сигналов.
Основные характеристики
- Для высокоточных осей длиной до 3040 мм
- Шаг измерения менее 1 нм
- Классы точности: ±1, ±3 мкм
- Компактный легкий корпус
- Референтная дорожка и функция концевого выключателя
- Светодиодный индикатор качества сигнала (LIP 6071)
- Интерфейсы: 1 VPP, TTL
Подробное описание принципа работы, монтажа и технических характеристик – «Открытые линейные энкодеры HEIDENHAIN» (PDF).
Артикулы производителя
1211961-24, 1211961-26, 1211961-27, 1211961-28, 1211961-29, 1211961-30, 1211961-31, 1211961-32, 1211962-24, 1211962-27, 1211962-36, 1165573-02, 1165573-03, 1165573-04, 1172794-01, 1172794-02, 1172794-03, 1172794-04, 1172794-05, 1172794-06, 1172794-07, 1172794-08, 1172794-09, 1172794-10, 1172794-12, 1172794-13, 1172794-16, 1172794-21, 1172794-36, 1177192-01, 1177192-02, 1177192-03, 1177192-05, 1177192-06, 1177192-09, 1177192-12, 1211961-25, 1177192-08, 1211962-25, 1211962-30, 1211962-35, 1165573-01, 1172794-17, 1172794-22, 1172794-23, 1177192-10, 1177192-17, 1177192-21, 1211962-31, 1211962-29, 1211962-32, 1177192-19, 1172794-29, 1211962-26, 1211962-34, 1177192-26, 1177192-34, 1177192-35, 1177192-36, 1177192-11, 1172794-32, 1177192-15, 1177192-32, 1177192-07, 1177192-13, 1167838-22, 1172794-11, 1177192-04, 1165573-05, 1165573-06, 1165573-07, 1165573-08, 1165573-09, 1165573-10, 1165573-11, 1165573-12, 1165573-13, 1165573-14, 1165573-15, 1165573-16, 1165573-17, 1165573-19, 1165573-20, 1165573-21, 1165573-22, 1165573-23, 1167838-01, 1167838-02, 1167838-03, 1167838-05, 1167838-06, 1167838-07, 1167838-08, 1167838-09, 1167838-10, 1167838-11, 1167838-12, 1167838-13, 1167838-14, 1167838-15, 1167838-16, 1167838-17, 1167838-19, 1167838-20, 1167838-21, 1167838-23, 1167838-56, 1172794-15, 1172794-20, 1177192-33, 1165573-18, 1211962-33, 1172794-18, 1172794-33, 1177192-22, 1172794-19, 1172794-14, 1172794-42, 1172794-37, 1178645-01, 1178645-02, 1178645-03, 1178646-01, 1178646-02, 1178646-03, 1140700-10, 1140700-11, 1140700-12, 1140700-13, 1166253-01, 1166253-02, 1166253-03, 1166253-04, 1166253-05, 1166253-06, 1140700-01, 1140700-02, 1140700-04, 1140700-05, 1140700-06, 1140700-07, 1140700-08, 1140700-09, 1166253-07, 1140700-14, 1166253-08, 1166253-09, 1166253-10, 1140700-15
Бренд
Heidenhain
