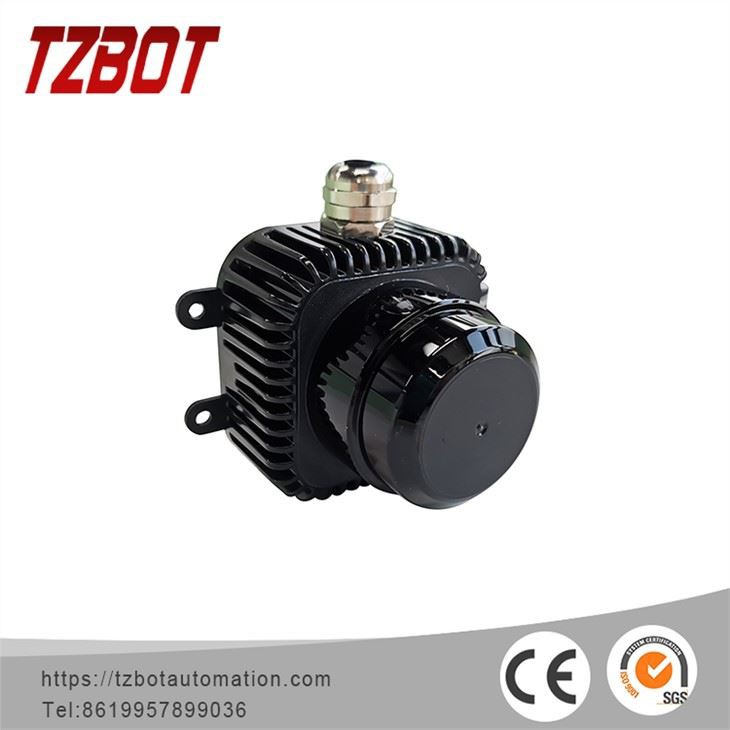

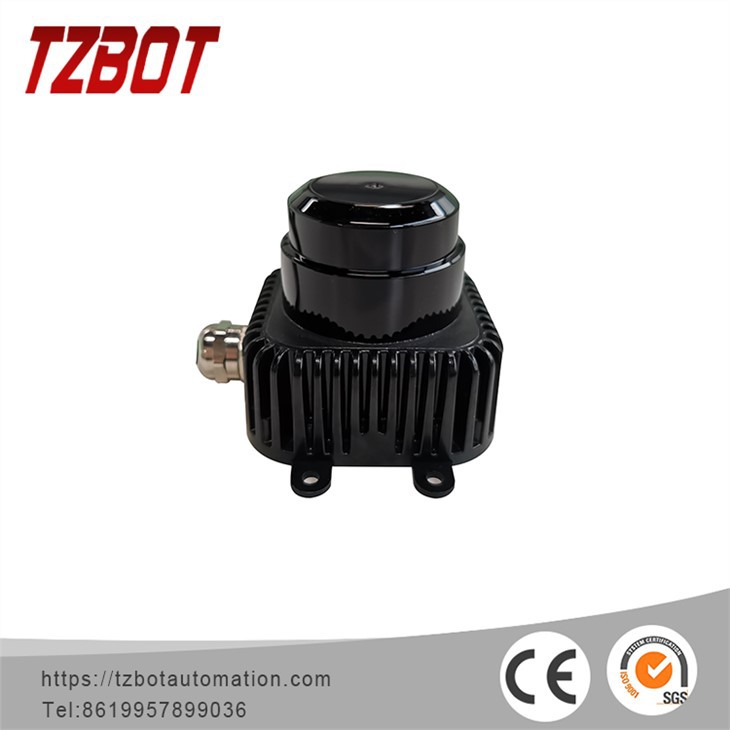

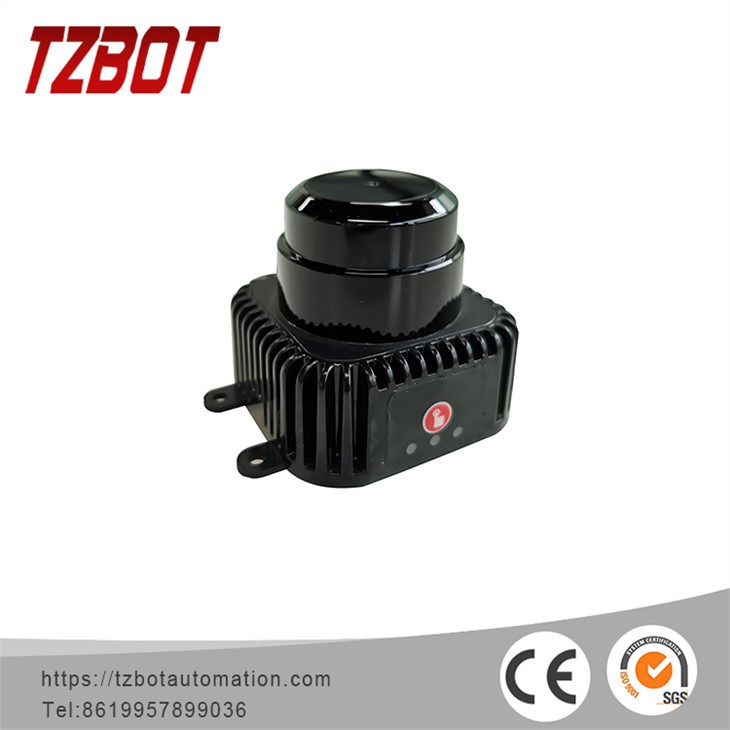

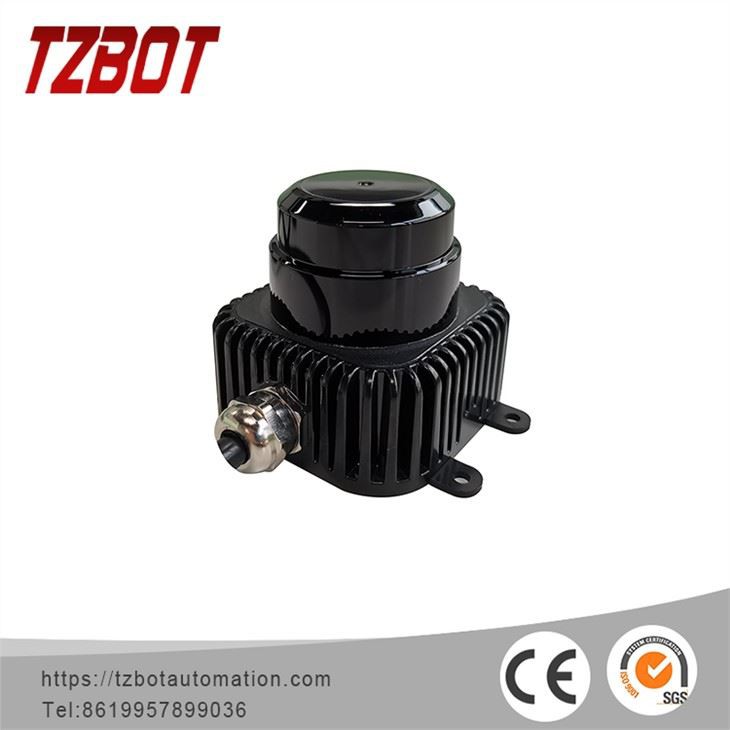

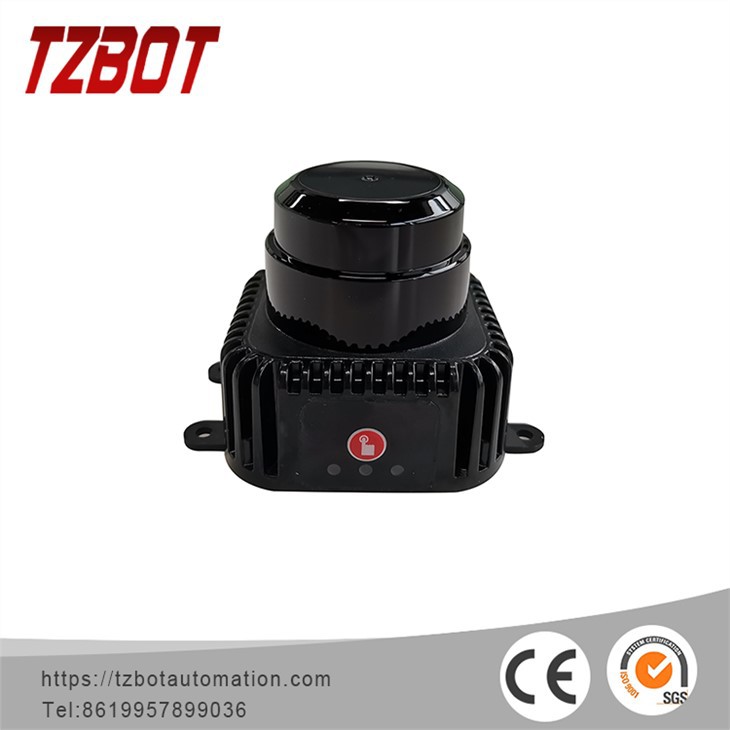

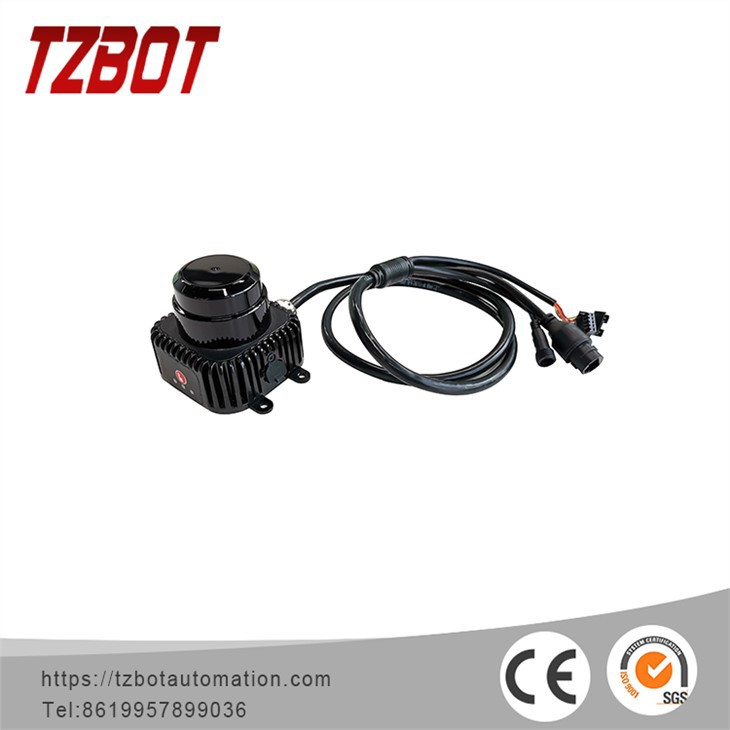

Лазерный датчик расстояния TZBOT LDS-50C-2/-3
Цена по запросу
Лазерный датчик расстояния — это датчик, основанный на принципе лазерного измерения расстояния, который может осуществлять быстрое и точное измерение расстояния до целевого объекта.
Доставка ТК СДЭК
В пункт выдачи заказов
или курьером по Вашему адресу
100%
Качественный
Товар
14 Дней
Гарантированный
Возврат денег
Лазерный датчик расстояния TZBOT LDS-50C-2/-3
Модель LDS-50C-2/-3 представляет собой экономичный двумерный импульсный лидар, который излучает один лазерный импульс в сторону цели и рассчитывает расстояние по времени прохождения эха, диффузно отражённого от цели. Данные о расстоянии и угле цели передаются на другие устройства через последовательный порт. Лидар выполняет высокоскоростной лазерный обзор с частотой выборки до 16 000 измерений в секунду. Благодаря комбинации оптической и магнитной технологий он лишён ограничений по ресурсу, свойственных традиционным лидарам, и может работать стабильно в течение длительного времени.
Лазерный датчик расстояния — это датчик, измеряющий расстояние по времени распространения лазерного импульса. К его преимуществам относятся компактные размеры, высокая точность, широкий диапазон измерения и быстрое время реакции. Он широко применяется в автоматизации управления, робототехнике, логистике, системах безопасности и других областях.
Основные функции лазерного датчика расстояния:
- Измерение расстояния — по времени отражения лазерного импульса рассчитывается расстояние между целью и датчиком.
- Измерение угла — ряд моделей дополнительно определяет ориентацию цели.
- Измерение среды — объединение нескольких датчиков позволяет строить карту окружения, распознавать и обходить препятствия.
- Вывод данных — результаты передаются в цифровом или аналоговом виде для интеграции с другими устройствами.
Технические характеристики
| Параметр | Мин | Типичное значение | Макс |
|---|---|---|---|
| Диапазон измерения (м) | 0.15 | 40 | |
| Точность диапазона (см) | ±2 | ±5 | ±10 |
| Точность определения дальности (см) | 1 | 3 | 5 |
| Информация о силе | 5 | / | 254 |
| Разрешение диапазона | мм | ||
| Измерительная частота (кГц) | 16 | 16.2 | 16.4 |
| Угловое разрешение (градусы) | 0.15 (7 Гц) | 0.22 (10 Гц) | 0.33 (15 Гц) |
| Частота сканирования (Гц) | 7 | 10 | 15 |
| Угол сканирования (градусы) | 0–360 | ||
| Режим привода / двигатель | Встроенный бесщеточный двигатель постоянного тока | ||
| Лазерный уровень (градус) | ±0.1 | ±0.25 | ±0.4 |
| Длина волны лазера (нм) | 895 | 905 | 915 |
| Тип интерфейса связи | UART 3,3 В (дополнительно преобразователь USB → UART) | ||
| Скорость передачи данных | 500000 | 768000 | 960000 |
| Рабочая температура (°C) | −10 | 25 | 50 |
| Температура хранения (°C) | −20 | / | 60 |
| Потребляемая мощность | < 3 Вт | ||
| Антибликовый | > 80000 Lx | ||
| Размеры | 55 × 55 × 51 мм | ||
Лазерный датчик расстояния применяется в первую очередь в логистике — для быстрого и точного измерения габаритов грузов, повышения эффективности и точности складских операций. Он также востребован на автоматизированных производственных линиях, в навигации роботов и системах контроля безопасности.
Размеры
Состав и подключение системы
Система LDS-50C-2/-3 состоит из модуля лазерной локации, модуля питания и механических частей, за счёт которых модуль лазерной локации вращается с высокой скоростью. Во время работы сердечник дальномера вращается по часовой стрелке и выполняет сканирование. Данные сканирования и измерения дальности пользователь получает через интерфейс связи, там же выполняется управление запуском, остановкой и скоростью вращения двигателя. Угловое разрешение LDS-50C-2/-3 автоматически подстраивается под фактическую частоту вращения, поэтому сложная система питания не требуется.
Советы по эксплуатации
Для нормальной работы LDS-50C-2/-3 предусмотрите в конструкции внешней системы достаточное пространство для излучения и приёма лазера. Частичное перекрытие оптического окна дальномера снижает производительность и точность измерений. Если нужна прозрачная защитная крышка — обратитесь в компанию Pacecat. Размеры оптического окна приведены в разделе «Механические размеры» документации.
Артикулы производителя
LDS-50C-2, LDS-50C-3, LDS-50C
Бренд
TZBOT
TZBOT (Zhejiang Tongzhu Technology Co., Ltd.) — ведущий китайский производитель мобильных роботов (AGV/AMR) и автоматического погрузочно-разгрузочного оборудования. Компания основана в 2015 году в городе Ханчжоу (провинция Чжэцзян). TZBOT с самого начала развивает собственные ключевые технологии: навигация по магнитной ленте, QR-кодам и лазеру, а также системы управления движением. За годы работы компания получила более 100 патентов и свидетельств на программное обеспечение, а её продукция сертифицирована по стандартам CE и ISO 9001:2015. Производственная площадка удостоена статуса «Национальное высокотехнологичное предприятие» и является предприятием ключевой поддержки правительства города Ханчжоу.
Компания выпускает широкий ассортимент оборудования для автоматизации складов и логистики: мобильные транспортные роботы (AGV) и AMR, в том числе подъёмные, скрытые (lurking) и туннельные модели; сервоприводные колёсные сборки (вертикальные и горизонтальные); двигатели и приводы; контроллеры Curtis; литиевые аккумуляторы и зарядные устройства; магнитные датчики навигации, энкодеры и лазерные датчики расстояния; роботизированные манипуляторы. Продукция TZBOT экспортируется в Юго-Восточную Азию, Северную Америку и Европу и применяется в автомобильной, электронной, складской и логистической, бытовой, химической и авиационной отраслях.
Компания PromDrom является официальным партнёром TZBOT в России. Мы осуществляем поставки оборудования и комплектующих TZBOT под ключ: помогаем подобрать решение под задачи производства и склада, рассчитываем сроки и стоимость, выполняем пусконаладочные работы и обеспечиваем гарантийное и послепродажное обслуживание. Для получения коммерческого предложения оставьте заявку на странице «Контакты» или воспользуйтесь формой на карточке интересующего товара.
