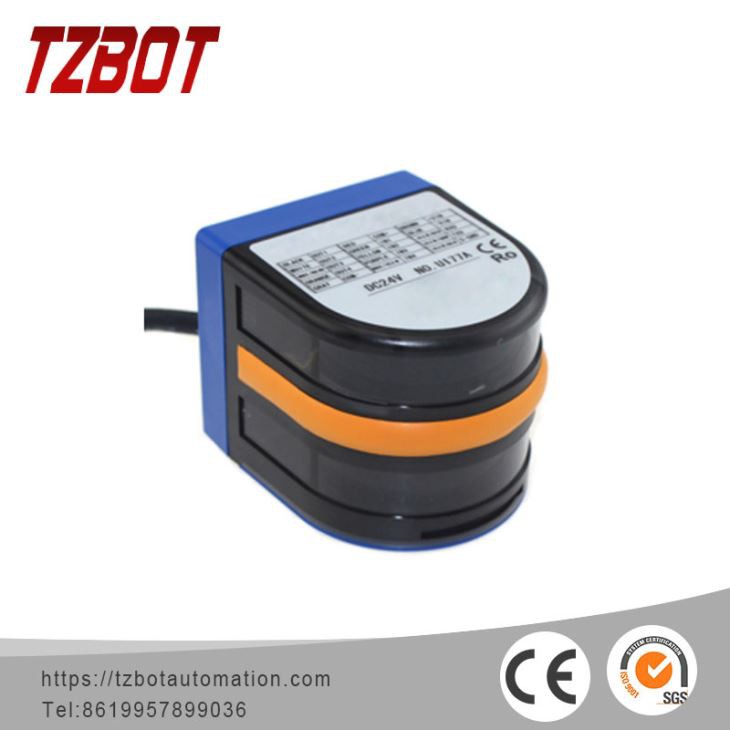

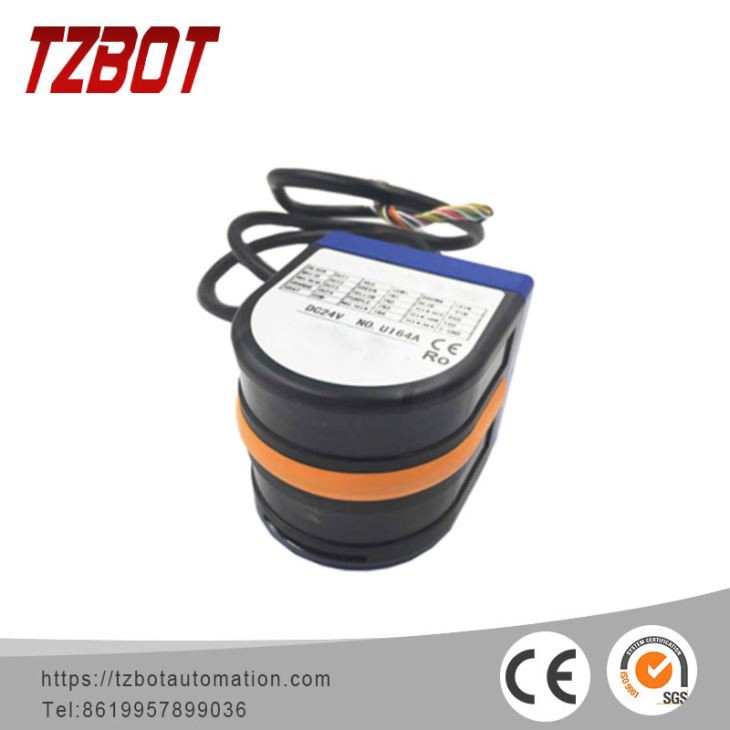

Инфракрасный датчик TZBOT PBS-03JN

Спецификации

Номер модели

PBS-03JN Источник питания 24VDC (Операционный диапазон от 18 до 30VDC, рябь в пределах 10%) Текущее потребление 250mA или меньше (100mA или меньше, когда выброс останавливается) Обнаруживаемый объект и обнаружение расстояния Белая кент бумаги с 300 ×300 мм (размещено параллельно с датчиком проецирования / получения поверхности) Область с вертикальным направлением от 0,2 до 3 м и шириной 2 м (точка происхождения сканирует центральное положение), но в пределах угла сканирования 180 градусов Hysteresis Он определяет ширину при каждой области настройки (фиксированные 10%) 10% от обнаружения расстояния (это не получает 60 мм или меньше) 5% от расстояния обнаружения (Это не получает 30 мм или меньше) Выход (Примечание) Фото-парпер / открытый коллектор выход (30VDC 50mA Max.)

Выход 1 : OFF при обнаружении в области

Выход 2 : OFF при обнаружении в области

Выход 3 : OFF при обнаружении в области (за исключением синхронного типа)

Проблема вывода : ON во время нормальной работы

(Примечание) Нет, нет, нет. Выход от 1 до 3 показывает состояние обнаружения объекта при выполнении этого вывода

Время отклика

Нормальный режим работы : 180ms или меньше (Сканирование времени 100ms/1 rev.)

Режим низкой скорости сканирования : 200ms или меньше (Время сканирования 110ms/1 rev.)

2-сканирование режим работы : вышеупомянутое время и каждое время сканирования Примечание) При переходе области, дальнейшее 1 время сканирования задерживается.

Время начала в пределах 1s после сдачи источника питания или остановки светодиодных ламп питания лампы (зеленый) : Мерцает, когда беспокоит

Выход 1 лампы (оранжевый) : Загорается при обнаружении в области

Выход 2 лампы (оранжевый) : Загорается при обнаружении в области

Выход 3 лампы (оранжевый) : Загорается при обнаружении в области

Метод подключения Свинцовая проволока длиной 1 м Ambient illuminance

Галоген / ртуть лампы : 10000lux или меньше

Флуоресцентная лампа : 6000lux(Max. illuminance)

Примечание) Это может выйти из строя при получении сильного света, таких как солнечный свет и т.д.

Температура окружающей среды/влажность

от -10 до 50 градусов по Цельсию, 85%RH или меньше (Не конденсации и обледенения)

Вибрационное сопротивление от 10 до 55 Гц, двойная амплитуда 1,5 мм Каждые 2 часа в направлениях X, Y и q

Устойчивость к ударам 490m/s2 (50G) Каждые 10 раз в направлениях X, Y и q

Защитная структура IP64

Вес 500г жизнь 5 лет при нормальной температуре (моторная жизнь)

Материал передний корпус : Поликарбонат, задний корпус : ABS

Установка области обнаружения

Установка вывода 1 : Это бесплатно установить от 0 до 10 м для оптического направления оси с 7

очки указателя. (Примечание) Нет, нет, нет.

Установка вывода 2 : Линейная настройка на прогрессивное направление Фан-образная настройка на оптическое направление оси

Процент (%) установка против вывода 1 указатель Настройка вывода 3 : Так же, как выход 2 (Примечание) Он может установить область обнаружения до 10 м, но это не под нашей гарантией.
