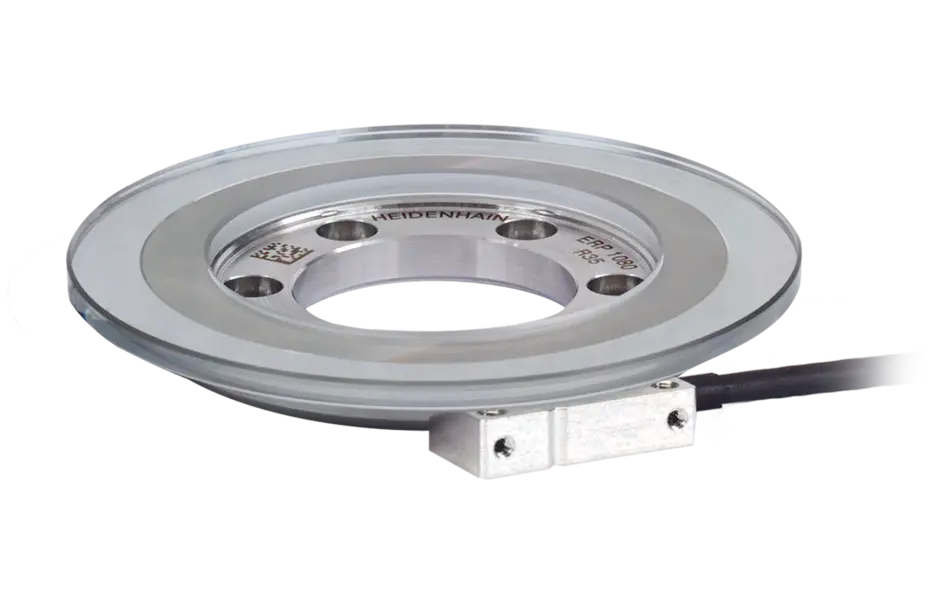

Угловые энкодеры Heidenhain серия ERP 1000
Цена по запросу
Интерференциальное сканирование и светодиодный индикатор качества сигнала: очень малые шаги измерения и высокая точность.
Доставка ТК СДЭК
В пункт выдачи заказов
или курьером по Вашему адресу
100%
Качественный
Товар
14 Дней
Гарантированный
Возврат денег
Многоцветный светодиод в разъёме энкодеров ERP 1010 и ERP 1070 позволяет надёжно оценивать инкрементальные сигналы и сигнал референтной метки: качество сигнала отображается цветом, при пересечении метки светится голубой LED.
Очень малые шаги измерения и высокая точность: энкодеры ERP 1000 используют интерференциальное сканирование, мерой служит фазовая решётка на стеклянной подложке.
Разработанная HEIDENHAIN ASIC HSP 1.0 поддерживает стабильно высокое качество сигнала: чип компенсирует падение амплитуды увеличением тока LED, сохраняя оптимальную форму сигнала даже при загрязнении, и удерживает шум равномерно низким.
Малые периоды сигнала обычно требуют узких монтажных допусков на зазор между сканирующей головкой и мерой. Благодаря широким допускам серия ERP 1000 монтируется легко — качество сигналов при этом почти не меняется.
Основные характеристики
- Очень высокое разрешение и точность
- Малая масса и малый момент инерции
- Встроенная LED-индикация качества сигнала
- Точность градуировки: ±0,9″…±4″
- Периоды сигнала: 23 000–63 000
- Диаметры: 57–151 мм
- Интерфейсы: TTL, 1 VPP, EnDat 2.2
Подробное описание принципа работы, монтажа и технических характеристик – «Модульные угловые энкодеры HEIDENHAIN (кольцевая шкала)» (PDF).
Артикулы производителя
1126369-01, 1126369-02, 1126369-03, 1126369-04, 1126369-06, 1163678-01, 1163678-02, 1163678-04, 1163678-05, 1163678-06, 1163678-07, 1163678-08, 1163678-09, 1163678-10, 1163678-11, 1163678-12, 1214994-01, 1214994-02, 1214994-06, 1214994-07, 1214994-08, 1214994-10, 1214994-11, 1214994-12, 1214994-13, 1214994-14, 1298486-03, 1298487-01, 1298488-01, 1298489-01, 1298486-01, 1298486-02, 1298489-03, 1298489-04, 1298489-05, 1298489-06, 1166688-23, 1214994-35, 1166688-30, 1166688-31, 1298489-07, 1214994-15, 1214994-16, 1214994-17, 1214994-18, 1214994-19, 1214994-20, 1214994-21, 1214994-22, 1214994-23, 1214994-25, 1214994-26, 1214994-27, 1214994-28, 1214994-29, 1166688-02, 1214994-30, 1166688-03, 1214994-31, 1166688-04, 1166688-05, 1214994-32, 1166688-06, 1166688-07, 1166688-08, 1166688-09, 1166688-10, 1166688-11, 1166688-12, 1166688-13, 1166688-14, 1166688-15, 1166688-18, 1166688-20, 1166688-24, 1166688-26, 1166688-27, 1166688-28, 1166688-29, 1166688-32, 1166688-33, 1214994-36
Бренд
Heidenhain
