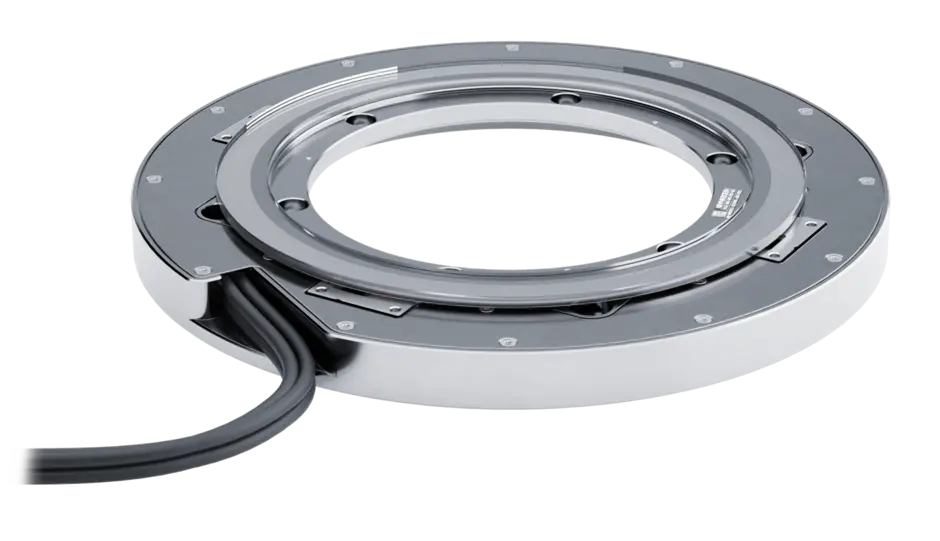

Угловой энкодер Heidenhain ERP 1080 Dplus

Энкодеры Dplus от HEIDENHAIN измеряют несколько степеней свободы вдоль главной оси измерения — ошибки, измеренные по одной оси, могут компенсироваться по соседней.

Благодаря сканирующему кольцу с четырьмя встроенными сканирующими окнами ERP 1080 Dplus не чувствителен к эксцентричным нагрузкам, вибрациям и колебаниям температуры. Результат — устойчивая обратная связь по углу в любой момент.

Энкодер ERP 1080 Dplus отличается очень малыми шагами измерения и исключительно высокой точностью: используется интерференциальное сканирование с фазовой решёткой на стеклянной подложке.

Малые периоды сигнала обычно требуют жёстких монтажных допусков. Сканирующее кольцо с четырьмя окнами позволяет быстро и просто установить ERP 1080 Dplus через центрирующий бурт.

Основные характеристики

• Очень высокая системная точность ±0,4″
• Устойчивое измерение угла при эксцентричных нагрузках, вибрациях и изменениях температуры
• Простой монтаж через центрирующий бурт
• Возможность измерения положения по осям X и Y

Подробное описание принципа работы, монтажа и технических характеристик – «Энкодер HEIDENHAIN ERP 1080 Dplus (продуктовая информация)» (PDF).
