Диагностический прибор для энкодеров HEIDENHAIN PWM 3000

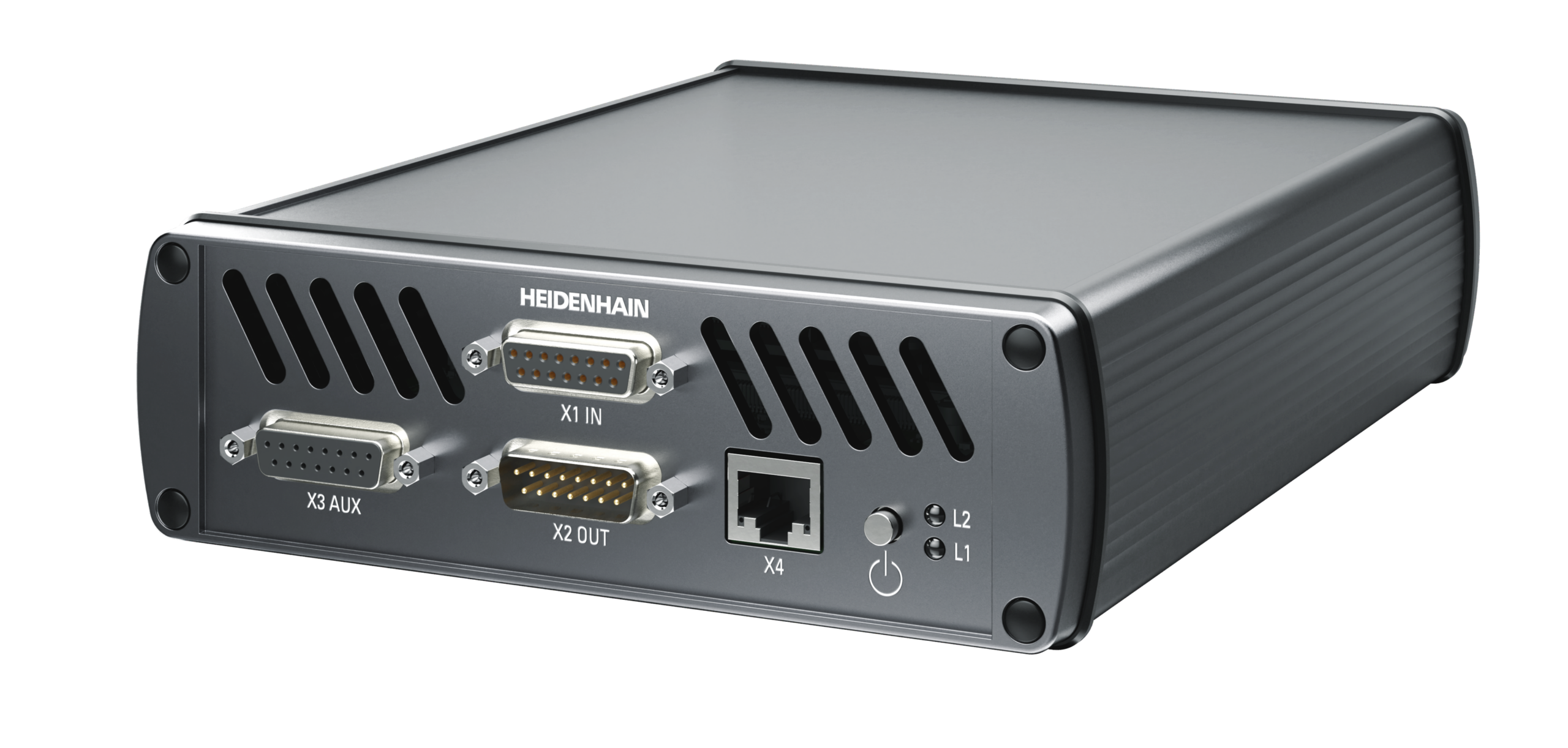

HEIDENHAIN PWM 3000 — инспекционное устройство для энкодеров: проверка, настройка и калибровка абсолютных и инкрементальных энкодеров HEIDENHAIN непосредственно на датчике и в контуре управления NC-станка. Прибор подключается к персональному компьютеру по Ethernet, а настройка и анализ выполняются программным обеспечением ATS. Модель PWM 3000 предназначена для сервисной и пусконаладочной работы с энкодерами HEIDENHAIN и поставляется в практичном сервисном кейсе.

Назначение инспекционного устройства HEIDENHAIN PWM 3000

Инспекционное устройство HEIDENHAIN PWM 3000 (ID 147438) предназначено для проверки и настройки абсолютных и инкрементальных энкодеров HEIDENHAIN. Диагностика выполняется непосредственно на энкодере, а при включении прибора в контур управления — в реальном времени во время работы станка, что позволяет проверить систему позиционирования и сигнальную цепь без демонтажа датчика. Прибор отличается высокой точностью, универсальностью применения, возможностью калибровки и работы в замкнутом контуре управления.

Прибор HEIDENHAIN PWM 3000 относится к категории устройств тестирования энкодеров. В этом же разделе каталога представлены диагностический прибор для энкодеров HEIDENHAIN PWM 21 и тестовое устройство HEIDENHAIN PWT 101 — их можно использовать для совместимых задач диагностики и настройки.

Характеристики инспекционного устройства HEIDENHAIN PWM 3000

• Проверка, настройка и калибровка абсолютных и инкрементальных энкодеров HEIDENHAIN
• Диагностика непосредственно на энкодере, а также в замкнутом контуре управления в реальном времени при работе станка
• Онлайн-диагностика энкодеров с абсолютным интерфейсом EnDat и считывание диагностических сообщений датчика
• Ethernet-порт для подключения к персональному компьютеру, обеспечивающий высокую помехоустойчивость ЭМС
• Сенсорный экран диагональю 4.3 дюйма для работы с параметрами прибора и результатами измерений
• Удобный мастер настройки (setup wizard), который последовательно проводит пользователя через все шаги настройки
• Автоматическое определение типа энкодера по встроенной локальной базе данных энкодеров
• Компактные размеры и практичный сервисный кейс для переносного использования на объекте заказчика
• Идентификатор изделия 147438 для оформления заказа и подбора запасных принадлежностей

Задачи, которые решает HEIDENHAIN PWM 3000

Инспекционное устройство HEIDENHAIN PWM 3000 применяют при пусконаладке новых станков, при плановом обслуживании и при замене энкодера, когда требуется проверить датчик до его установки или прямо на станке. Прибор позволяет убедиться, что энкодер выдаёт корректные сигналы, что параметры датчика соответствуют паспорту и что настройки электроники считываются без ошибок. Проверка выполняется без демонтажа датчика с привода, что сокращает время простоя оборудования и позволяет локализовать неисправность: в сам энкодере, в кабеле, в клеммной колодке или в преобразователе частоты.

Отдельный сценарий применения HEIDENHAIN PWM 3000 — входной контроль пригодности датчика перед его установкой. Специалист подключает прибор к проверяемому экземпляру, считывает диагностические сообщения EnDat, при необходимости выполняет калибровку и сохраняет параметры, после чего переносит настроенный энкодер на пост заказчика. Такой порядок работы соответствует рекомендациям производителя по подготовке новых машин и к замене датчиков позиционирования.

Программное обеспечение ATS

Управление инспекционным устройством HEIDENHAIN PWM 3000 выполняется через программное обеспечение ATS (Adjusting and Testing Software). ПО ATS обеспечивает настройку и калибровку подключённого энкодера, считывание диагностической информации, а также автоматическое распознавание датчика по встроенной локальной базе данных энкодеров: достаточно подключить прибор и нажать кнопку — тип и параметры энкодера определяются автоматически. Мастер настройки (setup wizard) последовательно ведёт пользователя по всем шагам, поэтому настройка не требует специальной подготовки.

Программные опции ATS расширяют функциональность прибора: за дополнительный продуктовый ключ доступны, например, функции выполнения и просмотра сдвигов датума. Благодаря Ethernet-порту прибор обменивается данными с компьютером с высокой помехоустойчивостью ЭМС, что важно при работе рядом с силовым оборудованием станка.

Сравнение с другими устройствами тестирования HEIDENHAIN

HEIDENHAIN PWM 3000 — инспекционное устройство с Ethernet-подключением, сенсорным экраном 4.3 дюйма и мастером настройки. Для задач, где требуется более широкий набор интерфейсов и работа в контуре управления в режиме сквозной диагностики (feed-through), предназначен диагностический прибор для энкодеров HEIDENHAIN PWM 21: он подключается к ноутбуку по USB, поддерживает EnDat 2.1/2.2, 1 Vpp, TTL, HTL, 11/25 мкА pp, SSI, DRIVE-CLiQ и приводные интерфейсы Fanuc, Mitsubishi, Panasonic и Rexroth Indramat. Компактное тестовое устройство HEIDENHAIN PWT 101 рассчитано на переносную функциональную проверку энкодеров с набором входов EnDat, 1 Vpp, 11 µApp, TTL, Fanuc, Mitsubishi, Panasonic и Yaskawa. Все три прибора работают с одним и тем же программным обеспечением ATS.

Варианты поставки и комплектация

Прибор HEIDENHAIN PWM 3000 поставляется в сервисном кейсе, рассчитанном на переносное использование и защищающем оборудование при перевозке между предприятиями заказчика. Для подключения к энкодерам с различными интерфейсами используются адаптерные кабели, которые подбираются под тип проверяемого датчика и подключаются к прибору и станку. Комплект поставки и дополнительные кабели уточняются при заказе по идентификатору изделия 147438.

Документация производителя и другие приборы HEIDENHAIN

Техническая информация по прибору приведена в PDF-проспекте производителя PWM 3000, а подробные правила работы программного обеспечения ATS — в руководстве производителя. Описание приборов контроля и измерения, совместимых с инспекционным устройством HEIDENHAIN PWM 3000, собраны в разделе энкодеры HEIDENHAIN нашего каталога. Дополнительная информация о датчиках и программном обеспечении доступна на официальном сайте HEIDENHAIN.
