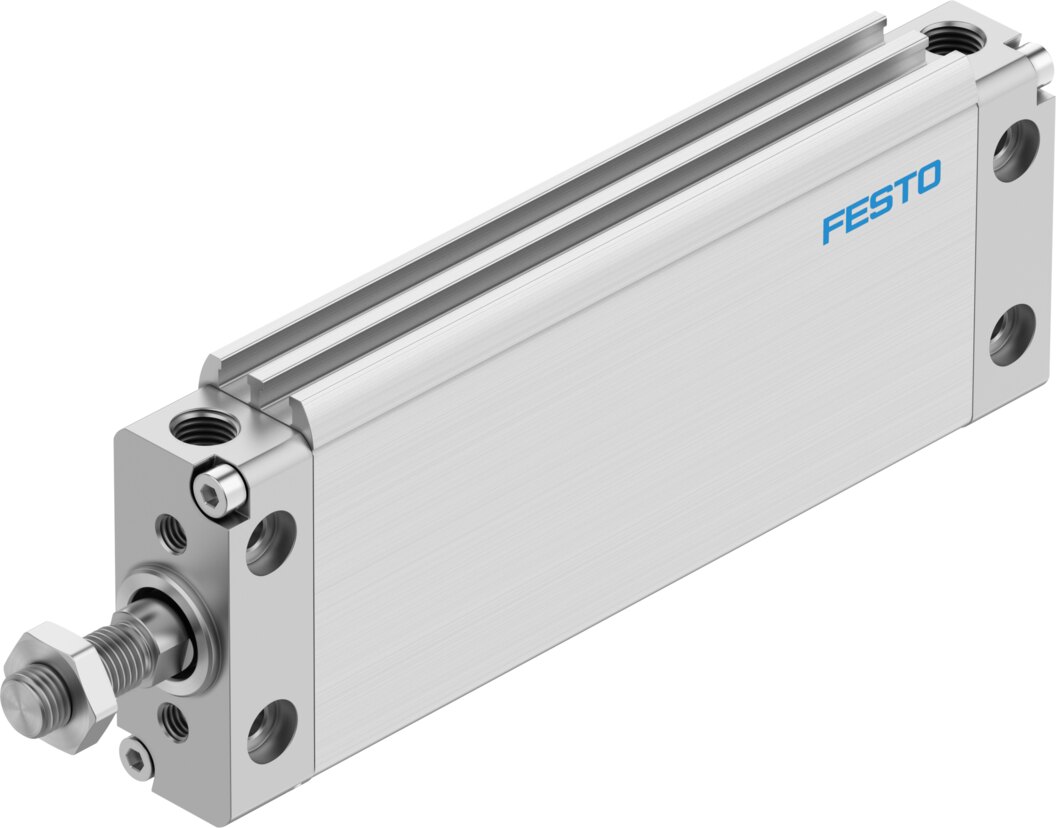

Плоский цилиндр метрический FESTO DZF
Цена по запросу
Для высокой плотности компоновки при блочном монтаже: цилиндр двустороннего действия с регулируемой амортизацией и защитой от скручивания за счёт овального поршня.
- Предельно плоская конструкция
- Защита от вращения благодаря особой форме поршня
- Идеален для блочного монтажа
- Широкий выбор монтажных и установочных вариантов
- Шток поршня с внутренней или наружной резьбой
- Для определения положения
- Долговечность и простота ремонта благодаря продлённому жизненному циклу
Доставка ТК СДЭК
В пункт выдачи заказов
или курьером по Вашему адресу
100%
Качественный
Товар
14 Дней
Гарантированный
Возврат денег
Описание
Для высокой плотности компоновки при блочном монтаже: цилиндр двустороннего действия с регулируемой амортизацией и защитой от скручивания за счёт овального поршня.
Плоский цилиндр DZF — компактное и универсальное решение для линейных пневматических перемещений с экономией места
Плоский цилиндр DZF — универсальное и инновационное решение для линейных пневматических перемещений. Компактная плоская конструкция делает его идеальным для применений с ограниченным пространством и обеспечивает высокую плотность компоновки при блочном монтаже.
Преимущества
Две функции — один цилиндр
Эффективные эксплуатация и конструкция
Для универсальных применений
Благодаря овальной форме поршня плоский цилиндр DZF объединяет две функции в одном компоненте: обеспечивает точное линейное перемещение и одновременно предлагает встроенную защиту от скручивания. Преимущество в том, что надёжная защита от вращения уже встроена и не требует дополнительного монтажа или внешних компонентов. DZF надёжен даже при средних и высоких усилиях и моментах. Благодаря множеству типоразмеров и ходам от 10 до 320 мм он подходит для широкого диапазона применений.
Кроме того, DZF исключительно эффективен: его эксплуатационные затраты низки, а плоская конструкция и сниженный расход материалов обеспечивают высокую экологичность. Эластичные амортизирующие пластины обеспечивают эффективную амортизацию в конечном положении без дополнительной регулировки — это экономит время и повышает удобство.
DZF — идеальный выбор для сложных применений: высокоточное зажимание, подъём тяжёлых грузов или перемещение тяжёлых деталей в различных отраслях, включая автомобильную, упаковочную и электронную промышленность.
Преимущества наглядно
- Компактная плоская конструкция
- Встроенная защита от вращения
- Эффективная амортизация в конечном положении
- Широкий выбор монтажных и сборочных вариантов
Технические характеристики
Плоский цилиндр метрический DZF
| Диаметр поршня | 12 – 63 мм |
| Ход | 10 – 320 мм |
| Функция | Двустороннего действия |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Определение положения | С помощью бесконтактного датчика |
| Резьба штока поршня | M3 / M6 |
| Монтажное положение | Любое |
| Тип монтажа | С внутренней резьбой / С принадлежностями |
| Исполнение | Поршень / Шток поршня |
| Варианты | Проходной шток поршня / Проходной полый шток поршня |
| Рабочее давление | 0,16 – 1 МПа |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и управляющей среде | Возможна работа с маслосмазкой (в этом случае смазка обязательна) |
| Класс коррозионной стойкости CRC | 2 – Умеренное коррозионное напряжение |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Диапазон температур | Стандартный / Термостойкие уплотнения до 120 °C |
| Температура окружающей среды | -20 – 80 °C |
| Энергия удара в крайних положениях | 0,09 Дж |
| Защита от вращения | С защитой от вращения |
| Теоретическое усилие при 0,6 МПа, опережение | 51 – 1870 Н |
| Теоретическое усилие при 0,6 МПа, обратный ход | 51 Н |
| Движущаяся масса для хода 0 мм | 12 г |
| Дополнительная движущаяся масса на ход 10 мм | 2 г |
| Основная масса для хода 0 мм | 96 г |
| Дополнительная масса на ход 10 мм | 9 г |
| Пневматическое подключение | M5 |
| Материал крышки | Кованый алюминиевый сплав |
| Материал уплотнений | NBR / TPE-U (полиуретан) |
| Материал штока поршня | Высоколегированная нержавеющая сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Соответствует стандарту | Соответствует ISO 15552 |
| Обратный зазор по кругу при повороте штока | 2,5 ° |
| Максимальный момент для защиты от скручивания | 0,1 Н·м |
| Материал уплотнения поршня | NBR |
Артикулы производителя
DZF-12- -A-P-A-S20 (161222), DZF-12- -A-P-A-S2 (161221), DZF-12- -P-A-S2 (164001), DZF-12- -A-P-A-S6 (161223), DZF-12- -P-A-S6 (164002), DZF-12- -A-P-A (161220), DZF-12- -P-A (164000), DZF-12-10-A-P-A (161224), DZF-12-10-P-A (164003), DZF-12-25-A-P-A (161225), DZF-12-25-P-A (164004), DZF-12-40-A-P-A (161226), DZF-12-40-P-A (164005), DZF-12-50-A-P-A (161227), DZF-12-50-P-A (164006), DZF-12-80-A-P-A (161228), DZF-12-80-P-A (164007), DZF-12-100-A-P-A (161229), DZF-12-100-P-A (164008), DZF-12-125-A-P-A (161230), DZF-12-125-P-A (164009), DZF-12-160-A-P-A (161231), DZF-12-160-P-A (164010), DZF-12-200-A-P-A (161232), DZF-12-200-P-A (164011), DZF-18- -A-P-A-S2 (161234), DZF-18- -A-P-A-S20 (161235), DZF-18- -P-A-S2 (164013), DZF-18- -A-P-A-S6 (161236), DZF-18- -P-A-S6 (164014), DZF-18- -A-P-A (161233), DZF-18- -P-A (164012), DZF-18-10-A-P-A (161237), DZF-18-10-P-A (164015), DZF-18-25-A-P-A (161238), DZF-18-25-P-A (164016), DZF-18-40-A-P-A (161239), DZF-18-40-P-A (164017), DZF-18-50-A-P-A (161240), DZF-18-50-P-A (164018), DZF-18-80-A-P-A (161241), DZF-18-80-P-A (164019), DZF-18-100-A-P-A (161242), DZF-18-100-P-A (164020), DZF-18-125-A-P-A (161243), DZF-18-125-P-A (164021), DZF-18-160-A-P-A (161244), DZF-18-160-P-A (164022), DZF-18-200-A-P-A (161245), DZF-18-200-P-A (164023), DZF-25- -A-P-A-S20 (161248), DZF-25- -A-P-A-S2 (161247), DZF-25- -P-A-S2 (164025), DZF-25- -A-P-A-S6 (161249), DZF-25- -P-A-S6 (164026), DZF-25- -A-P-A (161246), DZF-25- -P-A (164024), DZF-25-10-A-P-A (161250), DZF-25-10-P-A (164027), DZF-25-25-A-P-A (161251), DZF-25-25-P-A (164028), DZF-25-40-A-P-A (161252), DZF-25-40-P-A (164029), DZF-25-50-A-P-A (161253), DZF-25-50-P-A (164030), DZF-25-80-A-P-A (161254), DZF-25-80-P-A (164031), DZF-25-100-P-A (164032), DZF-25-100-A-P-A (161255), DZF-25-125-A-P-A (161256), DZF-25-160-A-P-A (161257), DZF-25-160-P-A (164034), DZF-25-200-A-P-A (161258), DZF-25-200-P-A (164035), DZF-32- -P-A-S2 (164037), DZF-32- -A-P-A-S2 (161260), DZF-32- -A-P-A-S20 (161261), DZF-32- -P-A-S6 (164038), DZF-32- -A-P-A-S6 (161262), DZF-32- -P-A (164036), DZF-32- -A-P-A (161259), DZF-32-10-A-P-A (161263), DZF-32-10-P-A (164039), DZF-32-25-A-P-A (161264), DZF-32-25-P-A (164040), DZF-32-40-A-P-A (161265), DZF-32-40-P-A (164041), DZF-32-50-A-P-A (161266), DZF-32-50-P-A (164042), DZF-32-80-A-P-A (161267), DZF-32-80-P-A (164043), DZF-32-100-P-A (164044), DZF-32-100-A-P-A (161268), DZF-32-125-A-P-A (161269), DZF-32-125-P-A (164045), DZF-32-160-P-A (164046), DZF-32-160-A-P-A (161270), DZF-32-200-P-A (164047), DZF-32-200-A-P-A (161271), DZF-32-250-P-A (164048), DZF-32-250-A-P-A (161272), DZF-32-320-A-P-A (161273), DZF-32-320-P-A (164049), DZF-40- -P-A-S2 (164051), DZF-40- -A-P-A-S20 (161276), DZF-40- -A-P-A-S2 (161275), DZF-40- -A-P-A-S6 (161277), DZF-40- -P-A-S6 (164052), DZF-40- -P-A (164050), DZF-40- -A-P-A (161274), DZF-40-10-A-P-A (161278), DZF-40-10-P-A (164053), DZF-40-25-A-P-A (161279), DZF-40-25-P-A (164054), DZF-40-40-A-P-A (161280), DZF-40-40-P-A (164055), DZF-40-50-A-P-A (161281), DZF-40-50-P-A (164056), DZF-40-80-A-P-A (161282), DZF-40-100-A-P-A (161283), DZF-40-100-P-A (164058), DZF-40-125-A-P-A (161284), DZF-40-125-P-A (164059), DZF-40-160-A-P-A (161285), DZF-40-160-P-A (164060), DZF-40-200-A-P-A (161286), DZF-40-200-P-A (164061), DZF-40-250-A-P-A (161287), DZF-40-320-P-A (164063), DZF-40-320-A-P-A (161288), DZF-50- -A-P-A-S20 (161291), DZF-50- -A-P-A-S2 (161290), DZF-50- -P-A-S2 (164065), DZF-50- -A-P-A-S6 (161292), DZF-50- -P-A-S6 (164066), DZF-50- -A-P-A (161289), DZF-50- -P-A (164064), DZF-50-10-A-P-A (161293), DZF-50-10-P-A (164067), DZF-50-25-A-P-A (161294), DZF-50-25-P-A (164068), DZF-50-40-P-A (164069), DZF-50-40-A-P-A (161295), DZF-50-50-A-P-A (161296), DZF-50-50-P-A (164070), DZF-50-80-A-P-A (161297), DZF-50-80-P-A (164071), DZF-50-100-P-A (164072), DZF-50-100-A-P-A (161298), DZF-50-125-P-A (164073), DZF-50-125-A-P-A (161299), DZF-50-160-A-P-A (161300), DZF-50-160-P-A (164074), DZF-50-200-P-A (164075), DZF-50-200-A-P-A (161301), DZF-50-250-P-A (164076), DZF-50-250-A-P-A (161302), DZF-50-320-A-P-A (161303), DZF-50-320-P-A (164077), DZF-63- -A-P-A-S2 (161305), DZF-63- -A-P-A-S20 (161306), DZF-63- -P-A-S2 (164079), DZF-63- -P-A-S6 (164080), DZF-63- -A-P-A-S6 (161307), DZF-63- -P-A (164078), DZF-63- -A-P-A (161304), DZF-63-10-P-A (164081), DZF-63-10-A-P-A (161308), DZF-63-25-A-P-A (161309), DZF-63-25-P-A (164082), DZF-63-40-P-A (164083), DZF-63-40-A-P-A (161310), DZF-63-50-P-A (164084), DZF-63-50-A-P-A (161311), DZF-63-80-P-A (164085), DZF-63-80-A-P-A (161312), DZF-63-100-A-P-A (161313), DZF-63-100-P-A (164086), DZF-63-125-A-P-A (161314), DZF-63-125-P-A (164087), DZF-63-160-A-P-A (161315), DZF-63-160-P-A (164088), DZF-63-200-A-P-A (161316), DZF-63-200-P-A (164089), DZF-63-250-A-P-A (161317), DZF-63-250-P-A (164090), DZF-63-320-P-A (164091)
