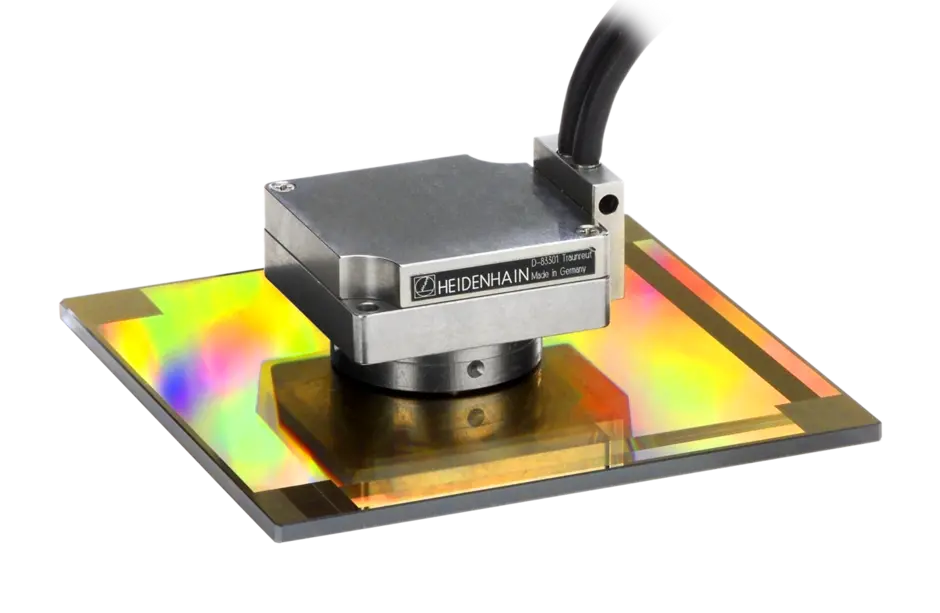

Открытый двухкоординатный энкодер Heidenhain PP 281

Двухкоординатный энкодер PP 281 позволяет измерять две оси одной измерительной системой. Прямое двумерное измерение дает очень короткую измерительную цепь, что снижает негативные влияния и заметно повышает точность измерений.

Принцип работы

В PP 281 применяется интерференционное сканирование: измерительным стандартом служит фазовая решетка на подложке из стеклокерамики. Энкодер сочетает очень малый шаг измерения с чрезвычайно высокой точностью.

Прецизионные применения

Очень короткие периоды сигнала и высокое разрешение делают энкодер идеальным для высокоточных задач. При этом монтажные допуски необычно широки для столь точных измерительных систем — установка выполняется легко.

Основные характеристики

• Измерение двух координат одним энкодером
• Диапазон измерения 68 × 68 мм
• Шаг измерения от 1 мкм до 0,05 мкм
• Класс точности ±2 мкм
• Интерференционное сканирование фазовой решетки
• Интерфейс: 1 VPP

Подробное описание принципа работы, монтажа и технических характеристик – «Открытые линейные энкодеры HEIDENHAIN» (PDF).
