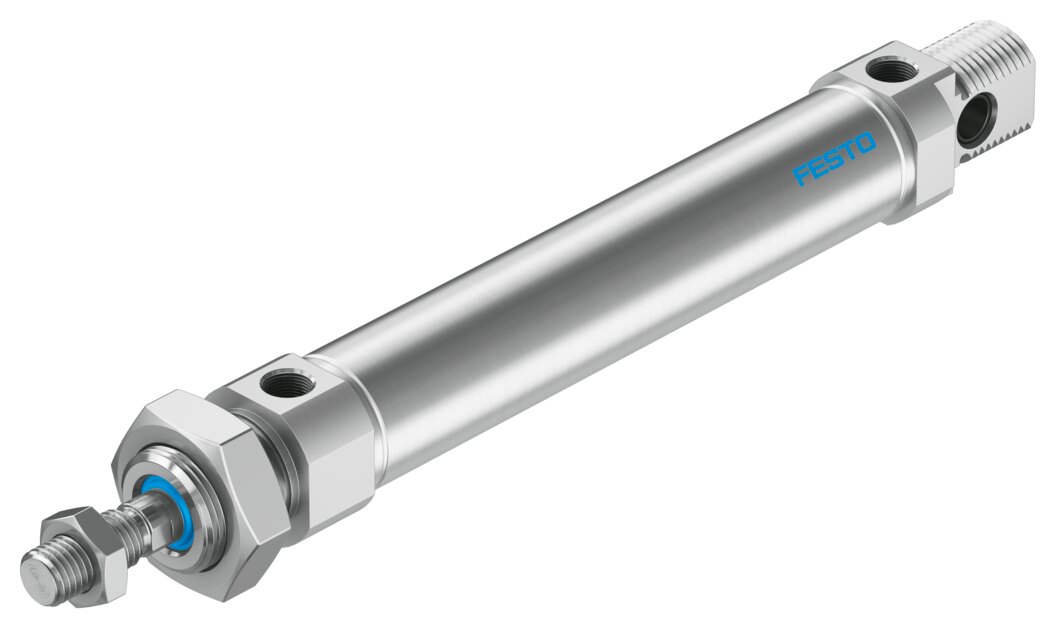

Круглый цилиндр двустороннего действия FESTO DSNU

Цена по запросу

Очень прочный цилиндр, соответствующий стандарту ISO 6432, с саморегулирующейся амортизацией в конечном положении и широким набором принадлежностей.

Широкий выбор вариантов для индивидуальных задач
Хорошие ходовые качества и длительный срок службы
Саморегулирующаяся пневматическая амортизация в конечном положении экономит время при вводе в эксплуатацию и оптимально адаптируется к изменениям нагрузки и скорости
Поршень с внутренней или наружной резьбой
Для определения положения

Артикул: 103001 Категория: Круглые цилиндры Метка: FESTO

Доставка ТК СДЭК

В пункт выдачи заказов
или курьером по Вашему адресу

100%

Качественный
Товар

14 Дней

Гарантированный
Возврат денег

Описание

Идеальное решение для сложных задач!

Круглые цилиндры DSNU — всегда надёжный выбор с точки зрения эксплуатационных характеристик и компактных размеров. Их универсальные исполнения идеально подходят для применений, где, например, требуются низкое трение, коррозионная или химическая стойкость.

Универсальное применение: DSNU как версия по стандарту ISO

Укомплектованы на все случаи, например с подшипником качения на торцевой крышке. Подходят для широкого спектра применений. А благодаря большому количеству исполнений в модульной системе — для универсального применения.

Простой ввод в эксплуатацию

Благодаря амортизации PPS. Идеальное демпфирование каждый раз, без необходимости регулировки. Просто, быстро, экономит место и защищено от изменения. Отличительная особенность бесконтактного датчика SDBT-MSX — функция автоматического обучения (auto teach-in) для предельно простого ввода в эксплуатацию даже в очень стеснённых условиях.

Долгий срок службы

Применённые материалы и прецизионное изготовление делают исполнения DSNU долговечными и надёжными. Поскольку в обоих вариантах используются одинаковые детали, цена остаётся привлекательной.

Преимущества наглядно

Экономия места для компактных конструкций машин
Простой монтаж в стеснённых условиях
Экономия времени при сборке благодаря саморегулирующейся амортизации PPS
Предельно долговечны, в том числе за счёт малоизнашиваемых материалов
Простая идентификация и повторный заказ с помощью Festo Product Key

Технические характеристики

Цилиндр ISO DSNU

Диаметр поршня	8 – 63 мм
Ход	10 – 500 мм
Функция	Двустороннего действия
Амортизация	Эластичные амортизирующие кольца/пластины на обоих концах / Пневматическая амортизация, саморегулирующаяся на обоих концах / Пневматическая амортизация, регулируемая на обоих концах
Определение положения	С помощью бесконтактного датчика
Резьба штока поршня	M6 / M10x1.25
Конец штока поршня	Наружная резьба
Монтажное положение	Любое
Тип монтажа	С принадлежностями
Исполнение	Поршень / Шток поршня / Гильза цилиндра
Варианты	Шток поршня с одного торца
Рабочее давление	0,1 – 1 МПа
Рабочая среда	Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание к рабочей и управляющей среде	Возможна работа с маслосмазкой (в этом случае смазка обязательна)
Класс коррозионной стойкости CRC	2 – Умеренное коррозионное напряжение
Соответствие LABS (PWIS)	VDMA24364-B1/B2-L
Класс чистоты по ISO 14644-14	Класс 6 по ISO 14644-1
Диапазон температур	Стандартный
Температура окружающей среды	-20 – 80 °C
Энергия удара в крайних положениях	0,07 – 0,4 Дж
Теоретическое усилие при 0,6 МПа, опережение	30,2 – 1870,3 Н
Теоретическое усилие при 0,6 МПа, обратный ход	50,9 – 415 Н
Движущаяся масса для хода 0 мм	18,5 г
Дополнительная движущаяся масса на ход 10 мм	2 г
Движущаяся масса	130 г
Основная масса для хода 0 мм	75 г
Дополнительная масса на ход 10 мм	4 г
Масса изделия	384 г
Пневматическое подключение	G1/8 / M5
Примечание к материалам	Соответствует RoHS
Материал крышки	Кованый алюминиевый сплав / Бесцветное анодирование
Материал уплотнений	NBR / TPE-U (полиуретан)
Материал штока поршня	Высоколегированная сталь / Высоколегированная нержавеющая сталь
Материал гильзы цилиндра	Высоколегированная нержавеющая сталь
Соответствует стандарту	Соответствует CETOP RP 52 P / Соответствует ISO 6432

Артикулы производителя

DSNU-12-70-P-A (5249943), DSNU-12-150-P-A (5249947), DSNU-32-10-P-A (5249365), DSNU-32-15-P-A (5249366), DSNU-32-20-P-A (5249367), DSNU-32-30-P-A (5249368), DSNU-32-30-PPS-A (5249968), DSNU-32-30-PPV-A (5249851), DSNU-32-60-P-A (5249369), DSNU-32-60-PPS-A (5249970), DSNU-32-60-PPV-A (5249853), DSNU-32-70-P-A (5249370), DSNU-32-70-PPS-A (5249971), DSNU-32-70-PPV-A (5249854), DSNU-32-150-P-A (5249371), DSNU-32-150-PPS-A (5249972), DSNU-32-150-PPV-A (5249855), DSNU-32-300-P-A (5249372), DSNU-32-300-PPS-A (5249973), DSNU-32-300-PPV-A (5249856), DSNU-40-10-P-A (5262529), DSNU-40-15-P-A (5262530), DSNU-40-20-P-A (5262531), DSNU-40-30-P-A (5262532), DSNU-40-30-PPS-A (5262768), DSNU-40-30-PPV-A (5262705), DSNU-40-60-P-A (5262534), DSNU-40-60-PPS-A (5262769), DSNU-40-60-PPV-A (5262706), DSNU-40-70-P-A (5262535), DSNU-40-70-PPS-A (5262771), DSNU-40-70-PPV-A (5262707), DSNU-40-150-P-A (5262536), DSNU-40-150-PPS-A (5262772), DSNU-40-150-PPV-A (5262708), DSNU-40-300-P-A (5262537), DSNU-40-300-PPS-A (5262773), DSNU-40-300-PPV-A (5262709), DSNU-8- -P-A (14326), DSNU-8-10-P-A (19177), DSNU-8-15-P-A (1908247), DSNU-8-20-P-A (1908248), DSNU-8-25-P-A (19178), DSNU-8-30-P-A (1908249), DSNU-8-40-P-A (19179), DSNU-8-50-P-A (19180), DSNU-8-60-P-A (1908250), DSNU-8-80-P-A (19181), DSNU-8-100-P-A (19182), DSNU-10- -P-A (14325), DSNU-10-10-P-A (19183), DSNU-10-15-P-A (1908251), DSNU-10-20-P-A (1908252), DSNU-10-25-P-A (19184), DSNU-10-30-P-A (1908253), DSNU-10-40-P-A (19185), DSNU-10-50-P-A (19186), DSNU-10-60-P-A (1908254), DSNU-10-80-P-A (19187), DSNU-10-100-P-A (19188), DSNU-12- -P-A (14324), DSNU-12-10-P-A (19189), DSNU-12-15-P-A (1908255), DSNU-12-20-P-A (1908256), DSNU-12-25-P-A (19190), DSNU-12-30-P-A (1908257), DSNU-12-40-P-A (19191), DSNU-12-50-P-A (19192), DSNU-12-60-P-A (1908258), DSNU-12-80-P-A (19193), DSNU-12-100-P-A (19194), DSNU-12-125-P-A (19195), DSNU-12-160-P-A (19196), DSNU-12-200-P-A (19197), DSNU-16- -P-A (14323), DSNU-16- -PPV-A (14320), DSNU-16-10-P-A (19198), DSNU-16-10-PPS-A (1908274), DSNU-16-10-PPV-A (1908266), DSNU-16-15-P-A (1908259), DSNU-16-15-PPS-A (1908275), DSNU-16-15-PPV-A (1908267), DSNU-16-20-P-A (1908260), DSNU-16-20-PPS-A (1908276), DSNU-16-20-PPV-A (1908268), DSNU-16-25-P-A (19199), DSNU-16-25-PPS-A (559263), DSNU-16-25-PPV-A (33973), DSNU-16-30-P-A (1908261), DSNU-16-30-PPS-A (1908277), DSNU-16-30-PPV-A (1908269), DSNU-16-35-P-A (1908262), DSNU-16-35-PPS-A (1908278), DSNU-16-35-PPV-A (1908270), DSNU-16-40-P-A (19200), DSNU-16-40-PPS-A (559264), DSNU-16-40-PPV-A (19229), DSNU-16-50-P-A (19201), DSNU-16-50-PPS-A (559265), DSNU-16-50-PPV-A (19230), DSNU-16-60-P-A (1908263), DSNU-16-60-PPS-A (1908279), DSNU-16-60-PPV-A (1908271), DSNU-16-70-P-A (1908264), DSNU-16-70-PPS-A (1908280), DSNU-16-70-PPV-A (1908272), DSNU-16-80-P-A (19202), DSNU-16-80-PPS-A (559266), DSNU-16-80-PPV-A (19231), DSNU-16-100-P-A (19203), DSNU-16-100-PPS-A (559267), DSNU-16-100-PPV-A (19232), DSNU-16-125-P-A (19204), DSNU-16-125-PPS-A (559268), DSNU-16-125-PPV-A (19233), DSNU-16-150-P-A (1908265), DSNU-16-150-PPS-A (1908281), DSNU-16-150-PPV-A (1908273), DSNU-16-160-P-A (19205), DSNU-16-160-PPS-A (559269), DSNU-16-160-PPV-A (19234), DSNU-16-200-P-A (19206), DSNU-16-200-PPS-A (559270), DSNU-16-200-PPV-A (19235), DSNU-20- -P-A (14328), DSNU-20- -PPV-A (14321), DSNU-20-10-P-A (19207), DSNU-20-10-PPS-A (1908297), DSNU-20-10-PPV-A (1908289), DSNU-20-15-P-A (1908282), DSNU-20-15-PPS-A (1908298), DSNU-20-15-PPV-A (1908290), DSNU-20-20-P-A (1908283), DSNU-20-20-PPS-A (1908299), DSNU-20-20-PPV-A (1908291), DSNU-20-25-P-A (19208), DSNU-20-25-PPS-A (559271), DSNU-20-25-PPV-A (33974), DSNU-20-30-P-A (1908284), DSNU-20-30-PPS-A (1908300), DSNU-20-30-PPV-A (1908292), DSNU-20-35-P-A (1908285), DSNU-20-35-PPS-A (1908301), DSNU-20-35-PPV-A (1908293), DSNU-20-40-P-A (19209), DSNU-20-40-PPS-A (559272), DSNU-20-40-PPV-A (19236), DSNU-20-50-P-A (19210), DSNU-20-50-PPS-A (559273), DSNU-20-50-PPV-A (19237), DSNU-20-60-P-A (1908286), DSNU-20-60-PPS-A (1908302), DSNU-20-60-PPV-A (1908294), DSNU-20-70-P-A (1908287), DSNU-20-70-PPS-A (1908303), DSNU-20-70-PPV-A (1908295), DSNU-20-80-P-A (19211), DSNU-20-80-PPS-A (559274), DSNU-20-80-PPV-A (19238), DSNU-20-100-P-A (19212), DSNU-20-100-PPS-A (559275), DSNU-20-100-PPV-A (19239), DSNU-20-125-P-A (19213), DSNU-20-125-PPS-A (559276), DSNU-20-125-PPV-A (19240), DSNU-20-150-P-A (1908288), DSNU-20-150-PPS-A (1908304), DSNU-20-150-PPV-A (1908296), DSNU-20-160-P-A (19214), DSNU-20-160-PPS-A (559277), DSNU-20-160-PPV-A (19241), DSNU-20-200-P-A (19215), DSNU-20-200-PPS-A (559278), DSNU-20-200-PPV-A (19242), DSNU-20-250-P-A (19216), DSNU-20-250-PPS-A (559279), DSNU-20-250-PPV-A (19243), DSNU-20-300-P-A (19217), DSNU-20-300-PPS-A (559280), DSNU-20-300-PPV-A (19244), DSNU-20-320-P-A (34718), DSNU-20-320-PPS-A (559281), DSNU-20-320-PPV-A (34720), DSNU-25- -P-A (14327), DSNU-25- -PPV-A (14322), DSNU-25-10-P-A (19218), DSNU-25-10-PPS-A (1908320), DSNU-25-10-PPV-A (1908312), DSNU-25-15-P-A (1908305), DSNU-25-15-PPS-A (1908321), DSNU-25-15-PPV-A (1908313), DSNU-25-20-P-A (1908306), DSNU-25-20-PPS-A (1908322), DSNU-25-20-PPV-A (1908314), DSNU-25-25-P-A (19219), DSNU-25-25-PPS-A (559282), DSNU-25-25-PPV-A (33975), DSNU-25-30-P-A (1908307), DSNU-25-30-PPS-A (1908323), DSNU-25-30-PPV-A (1908315), DSNU-25-35-P-A (1908308), DSNU-25-35-PPS-A (1908324), DSNU-25-35-PPV-A (1908316), DSNU-25-40-P-A (19220), DSNU-25-40-PPS-A (559283), DSNU-25-40-PPV-A (19245), DSNU-25-50-P-A (19221), DSNU-25-50-PPS-A (559284), DSNU-25-50-PPV-A (19246), DSNU-25-60-P-A (1908309), DSNU-25-60-PPS-A (1908325), DSNU-25-60-PPV-A (1908317), DSNU-25-70-P-A (1908310), DSNU-25-70-PPS-A (1908326), DSNU-25-70-PPV-A (1908318), DSNU-25-80-P-A (19222), DSNU-25-80-PPS-A (559285), DSNU-25-80-PPV-A (19247), DSNU-25-100-P-A (19223), DSNU-25-100-PPS-A (559286), DSNU-25-100-PPV-A (19248), DSNU-25-125-P-A (19224), DSNU-25-125-PPS-A (559287), DSNU-25-125-PPV-A (19249), DSNU-25-150-P-A (1908311), DSNU-25-150-PPS-A (1908327), DSNU-25-150-PPV-A (1908319), DSNU-25-160-P-A (19225), DSNU-25-160-PPS-A (559288), DSNU-25-160-PPV-A (19250), DSNU-25-200-P-A (19226), DSNU-25-200-PPS-A (559289), DSNU-25-200-PPV-A (19251), DSNU-25-250-P-A (19227), DSNU-25-250-PPS-A (559290), DSNU-25-250-PPV-A (19252), DSNU-25-300-P-A (19228), DSNU-25-300-PPS-A (559291), DSNU-25-300-PPV-A (19253), DSNU-25-320-P-A (34719), DSNU-25-320-PPS-A (559292), DSNU-25-320-PPV-A (34721), DSNU-25-400-P-A (35191), DSNU-25-400-PPS-A (559293), DSNU-25-400-PPV-A (35193), DSNU-25-500-P-A (35192), DSNU-25-500-PPS-A (559294), DSNU-25-500-PPV-A (35194), DSNU-32-25-P-A (195980), DSNU-32-25-PPS-A (559295), DSNU-32-25-PPV-A (196020), DSNU-32-40-P-A (195981), DSNU-32-40-PPS-A (559296), DSNU-32-40-PPV-A (196021), DSNU-32-50-P-A (195982), DSNU-32-50-PPS-A (559297), DSNU-32-50-PPV-A (196022), DSNU-32-80-P-A (195983), DSNU-32-80-PPS-A (559298), DSNU-32-80-PPV-A (196023), DSNU-32-100-P-A (195984), DSNU-32-100-PPS-A (559299), DSNU-32-100-PPV-A (196024), DSNU-32-125-P-A (195985), DSNU-32-125-PPS-A (559300), DSNU-32-125-PPV-A (196025), DSNU-32-160-P-A (195986), DSNU-32-160-PPS-A (559301), DSNU-32-160-PPV-A (196026), DSNU-32-200-P-A (195987), DSNU-32-200-PPS-A (559302), DSNU-32-200-PPV-A (196027), DSNU-32-250-P-A (195988), DSNU-32-250-PPS-A (559303), DSNU-32-250-PPV-A (196028), DSNU-32-320-P-A (195989), DSNU-32-320-PPS-A (559304), DSNU-32-320-PPV-A (196029), DSNU-40-25-P-A (195990), DSNU-40-25-PPS-A (559305), DSNU-40-25-PPV-A (196030), DSNU-40-40-P-A (195991), DSNU-40-40-PPS-A (559306), DSNU-40-40-PPV-A (196031), DSNU-40-50-P-A (195992), DSNU-40-50-PPS-A (559307), DSNU-40-50-PPV-A (196032), DSNU-40-80-P-A (195993), DSNU-40-80-PPS-A (559308), DSNU-40-80-PPV-A (196033), DSNU-40-100-P-A (195994), DSNU-40-100-PPS-A (559309), DSNU-40-100-PPV-A (196034), DSNU-40-125-P-A (195995), DSNU-40-125-PPS-A (559310), DSNU-40-125-PPV-A (196035), DSNU-40-160-P-A (195996), DSNU-40-160-PPS-A (559311), DSNU-40-160-PPV-A (196036), DSNU-40-200-P-A (195997), DSNU-40-200-PPS-A (559312), DSNU-40-200-PPV-A (196037), DSNU-40-250-P-A (195998), DSNU-40-250-PPS-A (559313), DSNU-40-250-PPV-A (196038), DSNU-40-320-P-A (195999), DSNU-40-320-PPS-A (559314), DSNU-40-320-PPV-A (196039), DSNU-50-25-P-A (196000), DSNU-50-25-PPS-A (559315), DSNU-50-25-PPV-A (196040), DSNU-50-40-P-A (196001), DSNU-50-40-PPS-A (559316), DSNU-50-40-PPV-A (196041), DSNU-50-50-P-A (196002), DSNU-50-50-PPS-A (559317), DSNU-50-50-PPV-A (196042), DSNU-50-80-P-A (196003), DSNU-50-80-PPS-A (559318), DSNU-50-80-PPV-A (196043), DSNU-50-100-P-A (196004), DSNU-50-100-PPS-A (559319), DSNU-50-100-PPV-A (196044), DSNU-50-125-P-A (196005), DSNU-50-125-PPS-A (559320), DSNU-50-125-PPV-A (196045), DSNU-50-160-P-A (196006), DSNU-50-160-PPS-A (559321), DSNU-50-160-PPV-A (196046), DSNU-50-200-P-A (196007), DSNU-50-200-PPS-A (559322), DSNU-50-200-PPV-A (196047), DSNU-50-250-P-A (196008), DSNU-50-250-PPS-A (559323), DSNU-50-250-PPV-A (196048), DSNU-50-320-P-A (196009), DSNU-50-320-PPS-A (559324), DSNU-50-320-PPV-A (196049), DSNU-63-25-P-A (196010), DSNU-63-25-PPS-A (559325), DSNU-63-25-PPV-A (196050), DSNU-63-40-P-A (196011), DSNU-63-40-PPS-A (559326), DSNU-63-40-PPV-A (196051), DSNU-63-50-P-A (196012), DSNU-63-50-PPS-A (559327), DSNU-63-50-PPV-A (196052), DSNU-63-80-P-A (196013), DSNU-63-80-PPS-A (559328), DSNU-63-80-PPV-A (196053), DSNU-63-100-P-A (196014), DSNU-63-100-PPS-A (559329), DSNU-63-100-PPV-A (196054), DSNU-63-125-P-A (196015), DSNU-63-125-PPS-A (559330), DSNU-63-125-PPV-A (196055), DSNU-63-160-P-A (196016), DSNU-63-160-PPS-A (559331), DSNU-63-160-PPV-A (196056), DSNU-63-200-P-A (196017), DSNU-63-200-PPS-A (559332), DSNU-63-200-PPV-A (196057), DSNU-63-250-P-A (196018), DSNU-63-250-PPS-A (559333), DSNU-63-250-PPV-A (196058), DSNU-63-320-P-A (196019), DSNU-63-320-PPS-A (559334), DSNU-63-320-PPV-A (196059), DSNU-8- -F1A- (8150747), DSNU-10- -F1A- (8149443), DSNU-12- -F1A- (8149444), DSNU-16- -F1A- (8149445), DSNU-20- -F1A- (8149446), DSNU-25- -F1A- (8149447), DSNU-32- -F1A- (8149448), DSNU-40- -F1A- (8149449)
