Контроллер смазки HERG NK-5C

Описание продукта

Микропроцессорный контроллер смазки серии NK-5C.

• широкий диапазон рабочего напряжения: DC 18–33 В;
• высокий порог выдерживаемого напряжения нагрузки: не менее DC 110 В;
• широкий диапазон рабочей температуры: от −20 до +80 °C;
• устойчивость к переходным импульсным помехам: не менее 2000 В (размах);
• монтаж выполняется встраиванием;
• запись функции в память — через вход записи программы;
• дисплей: жидкокристаллический;
• время инициализации при включении — 3 секунды;
• блокировка от ошибочных действий: нажать кнопку «Установить», затем в течение 2 секунд дважды нажать кнопку «▶» для снятия блокировки;
• контроллер имеет три состояния: смазка, покой, авария; при отсутствии аварии состояния смазки и покоя чередуются;
• в состоянии смазки есть два режима: ручной — по удержанию кнопки «◀» более 3 секунд, и циклический — вход по программе;
• при получении сигнала давления в течение 180 секунд и по истечении дополнительно 30 секунд контроллер автоматически возвращается в состояние покоя;
• подсветка дисплея горит непрерывно 20 секунд;
• в состоянии смазки отображаются статус и время смазки; время отсчитывается в секундах с единицы и продолжает накапливаться после получения сигнала давления (датчик давления PS2), останавливаясь через 30 секунд;
• авария малого тока (Err3): при входе в рабочий режим контролируется ток двигателя; при токе менее 0,15 А выдаётся авария;
• авария большого тока (Err4): для 24 В авария при 9 А, при 7 А аварии нет; для 12 В авария при 12 А, при 10 А аварии нет;
• авария по таймауту 180 секунд: если сигнал давления не получен за 180 секунд, контроллер выдаёт аварийный сигнал Err1;
• запрос неисправности и числа рабочих циклов: в состоянии покоя доступен просмотр последней неисправности и суммарного числа рабочих циклов;
• время покоя задаётся, например, 10:00, и настраивается кнопками «◀» и «▶» после снятия блокировки; диапазон от 0,5 до 24 часов с шагом 0,5 часа, значение сохраняется, отсчёт ведётся обратным порядком;
• при сбое питания время покоя запоминается: после включения контроллер сразу входит в покой и продолжает отсчёт с оставшегося времени;
• аварии сопровождаются звуковым и световым сигналом;
• предусмотрено четыре вида аварий: Err1 — по таймауту, Err3 — обрыв (малый ток), Err4 — большой ток, Err5 — отсутствие смазки;
• функция сброса: в рабочем и аварийном состоянии кнопка «Сброс» принудительно возвращает контроллер в покой;
• схема защиты от перенапряжения и схема подавления переходных процессов защищают контроллер от выхода из строя при кратковременном импульсе перенапряжения;
• во входных цепях двигателя и сигналов включена гальваноразвязка, защищающая от переполюсовки; при переполюсовке питания дисплей не отображает никаких показаний.

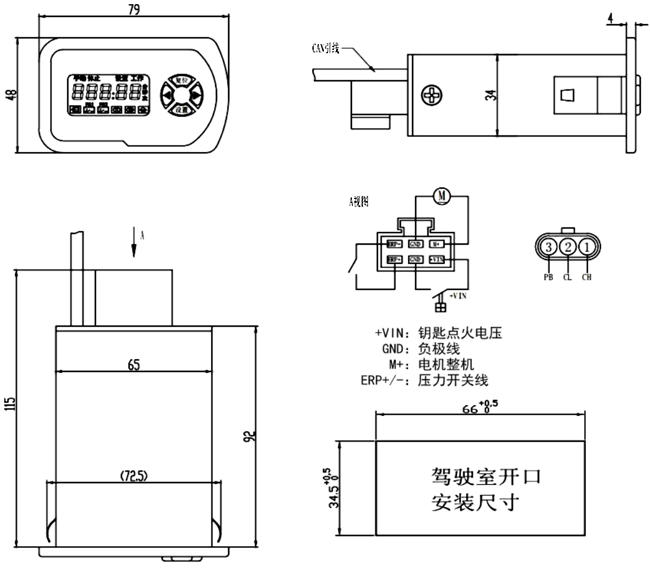

Габаритные и установочные размеры приведены на изображении ниже.

Габаритные и установочные размеры

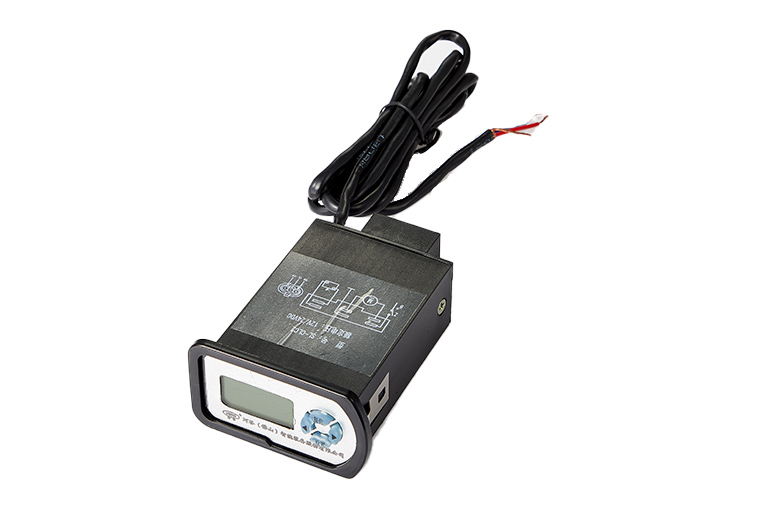

Изображения изделия
