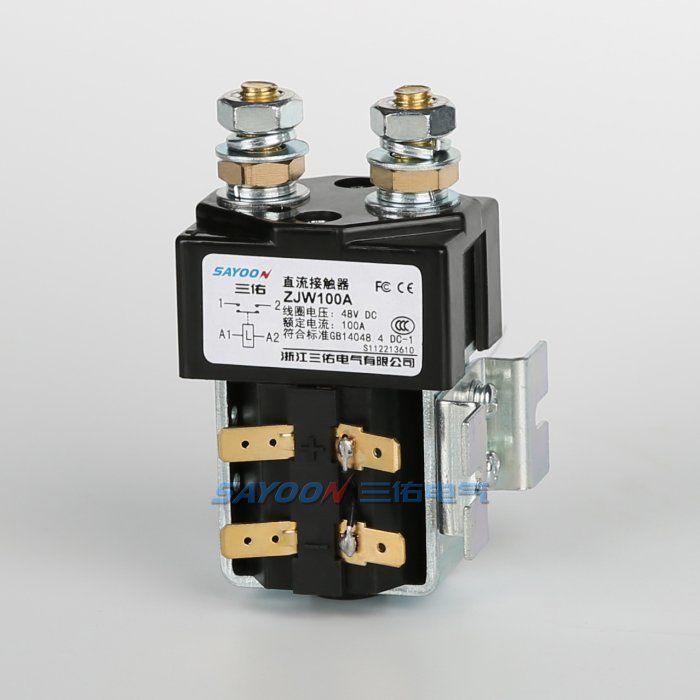

Контактор постоянного тока Sayoon ZJW100A

Модель SAYOON: ZJW100A
Тип контакта: 1 контакт нормально открытого типа (NO — Normally Open)
Номинальное напряжение катушки (постоянный ток, В): 6V,12V,24V,36V,48V,60V,72V,84V,96V,120V,150V,220V etc.
Контактное напряжение (постоянный ток, В): ≤80V
Номинальный ток нагрузки контакта 48V схема (DC-1): 100A
Типичное падение напряжения на контактах при токе 100 А: не более 80 мВ
Напряжение срабатывания системы охлаждения (при температуре 20 ± 5 °C, В): не более 70%
Напряжение сброса системы охлаждения (при температуре 20 ± 5 °C, В): не более 35%, не менее 5%
Диапазон рабочего напряжения катушки при температуре 40 °C: 0,8–1,2 микросекунды
Время размыкания контактов (NO — нормально открытые контакты): 25 миллисекунд
Время замыкания контактов (NO — нормально открытые контакты): 5 миллисекунд
Максимальное время нестабильного состояния контактов при замыкании: 10 миллисекунд
Максимальное время нестабильного состояния контактов при размыкании: 3 миллисекунды
Сопротивление изоляции: 20 мегаом
Электрическая прочность (устойчивость к пробою): 50 Гц/60 Гц, 1000 В переменного тока, 1 минута
Типичные токи короткого замыкания, которые могут быть отключены: 800 ампер за 5 миллисекунд при 48 В постоянного тока
Мощность катушки (Вт): 8–13
Повышение Т катушки относительно начальной Т (К — кельвины): не более 60
Повышение Т на клемме относительно начальной Т (К): не более 65 кельвин
Электрический ресурс (количество циклов включения/выключения до отказа): 20 000 циклов
Механический ресурс (количество механических циклов срабатывания до отказа): 300 000 циклов
Режим работы: Continuous (default) or Intermittent
Материал контактов: Сплав серебра
Тип клеммы нагрузки: M8 Screw
Тип клеммы катушки: 6.3mm spade terminals
Auxiliary contact rated load (optional): 2A/48VDC, 5A/24VDC
Сертификат испытательной организации: CCC,CE,FCC
