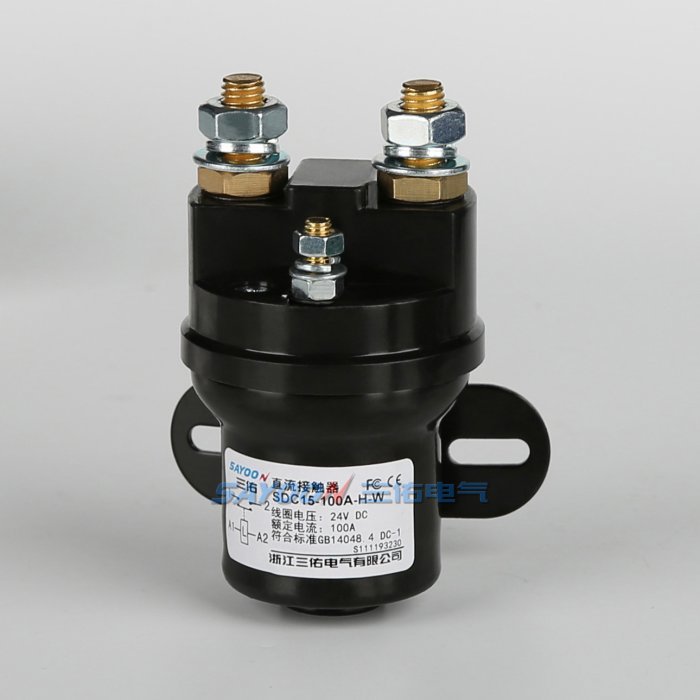

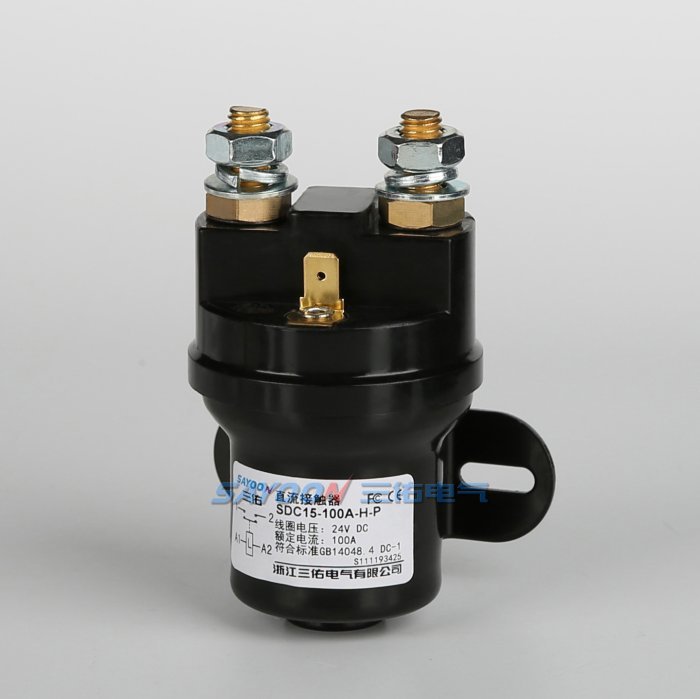

Контактор постоянного тока Sayoon SDC15-100A

Модель SAYOON: SDC15-100A
Тип контакта: 1 контакт нормально открытого типа (NO — Normally Open)
Номинальное напряжение катушки (постоянный ток, В): 6 В, 12 В, 24 В, 36 В, 48 В, 60 В, 72 В, 84 В, 120 В, 150 В, 220 В и т. д.
Контактное напряжение (постоянный ток, В): не более 60 В
Номинальный ток нагрузки контакта 48V схема (DC-1): 100A
Типичное падение напряжения на контактах при токе 100 А: не более 80 мВ
Напряжение срабатывания системы охлаждения (при температуре 20 ± 5 °C, В): не более 70%
Напряжение сброса системы охлаждения (при температуре 20 ± 5 °C, В): не более 35%, не менее 5%
Диапазон рабочего напряжения катушки при температуре 40 °C: 0,8–1,2 микросекунды
Время размыкания контактов (NO — нормально открытые контакты): 30ms
Время замыкания контактов (NO — нормально открытые контакты): 5 миллисекунд
Максимальное время нестабильного состояния контактов при замыкании: 10 миллисекунд
Максимальное время нестабильного состояния контактов при размыкании: 3 миллисекунды
Сопротивление изоляции: 20 мегаом
Электрическая прочность (устойчивость к пробою): 50 Гц/60 Гц, 1000 В переменного тока, 1 минута
Типичные токи короткого замыкания, которые могут быть отключены: 600A/5ms at 48V DC
Мощность катушки (Вт): IN: 18-30(default)/CO: 9-15
Повышение Т катушки относительно начальной Т (К — кельвины): ≤80
Повышение Т на клемме относительно начальной Т (К): не более 65 кельвин
Электрический ресурс (количество циклов включения/выключения до отказа): 20 000 циклов
Механический ресурс (количество механических циклов срабатывания до отказа): 300 000 циклов
Режим работы: Intermittent (default) or Continuous
Материал контактов: Сплав серебра
Тип клеммы нагрузки: M8 Screw
Тип клеммы катушки: M5 Screw or 6.3mm spade terminals
Сертификат испытательной организации: CE,FCC
