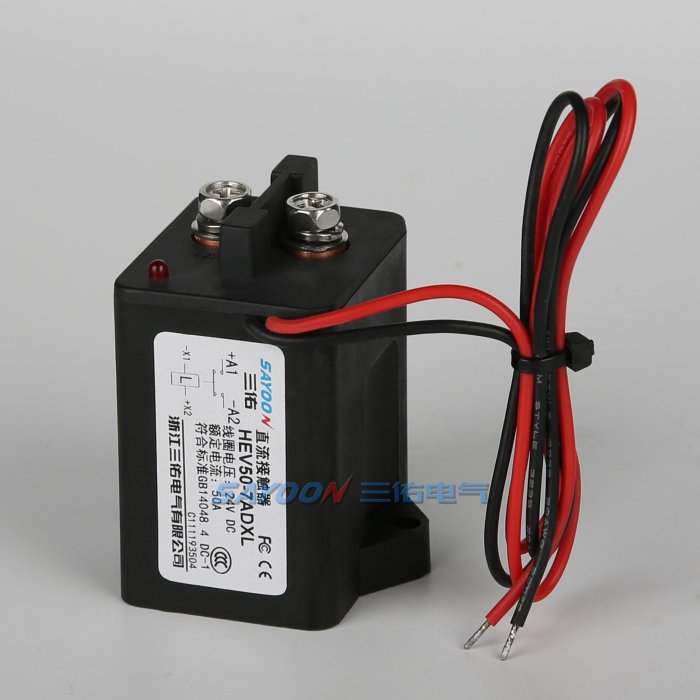

Контактор постоянного тока Sayoon HEV50 HV

Модель SAYOON: HEV50
Тип контакта: 1 NO(SPST-NO) or 1NC(SPST-NC)
Номинальное напряжение катушки (постоянный ток, В): 6 В, 12 В, 24 В, 36 В, 48 В, 60 В, 72 В, 84 В, 120 В, 150 В и т. д.
Contact switching voltage (DC V): 12-200V,12-1000V
Contact схема rated load current (DC-1): 50A
Typical voltage drop across contacts per 50A: не более 80 мВ
Напряжение срабатывания системы охлаждения (при температуре 20 ± 5 °C, В): не более 70%
Напряжение сброса системы охлаждения (при температуре 20 ± 5 °C, В): не более 35%, не менее 5%
Диапазон рабочего напряжения катушки при температуре 40 °C: 0,8–1,2 микросекунды
Время размыкания контактов (NO — нормально открытые контакты): 20ms
Время замыкания контактов (NO — нормально открытые контакты): 10 миллисекунд
Максимальное время нестабильного состояния контактов при замыкании: 10 миллисекунд
Максимальное время нестабильного состояния контактов при размыкании: 7ms
Сопротивление изоляции: 100MΩ
Электрическая прочность (устойчивость к пробою): 50Hz/60Hz 1800VAC 1minute
Типичные токи короткого замыкания, которые могут быть отключены: 500A/5ms at 48V DC
Мощность катушки (Вт): D: 3-7; H: Start 3-7,Keep0.5-1.5
Повышение Т катушки относительно начальной Т (К — кельвины): ≤55
Повышение Т на клемме относительно начальной Т (К): не более 65 кельвин
Электрический ресурс (количество циклов включения/выключения до отказа): Reference load characteristic curve
Механический ресурс (количество механических циклов срабатывания до отказа): 300 000 циклов
Режим работы: Непрерывный режим
Материал контактов: Alloy
Inrush time (max): 130ms
Maximum switching current: 400A 320VDC（more than once）
Maximum switching power: 130kW
Тип клеммы нагрузки: Винт M5
Тип клеммы катушки: 0.3 square silicone wire, 390mm long
Сертификат испытательной организации: CCC,CE,FCC,RoHS
