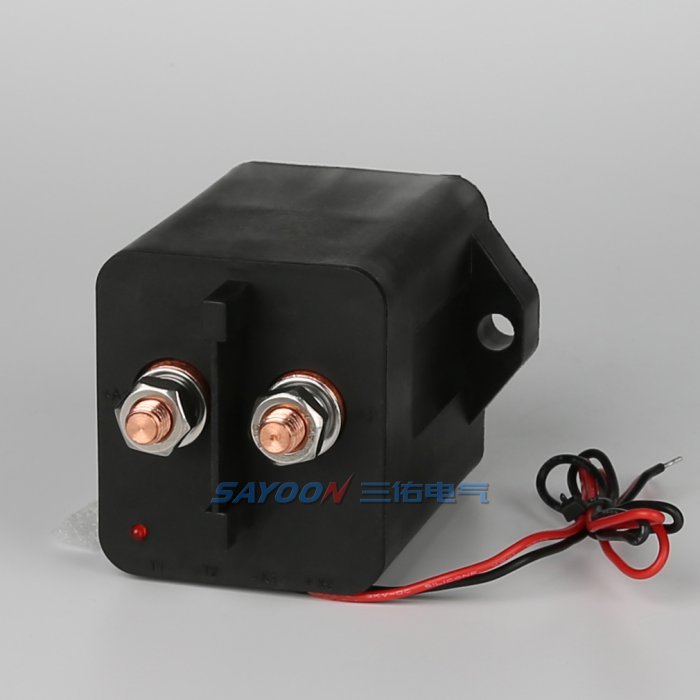

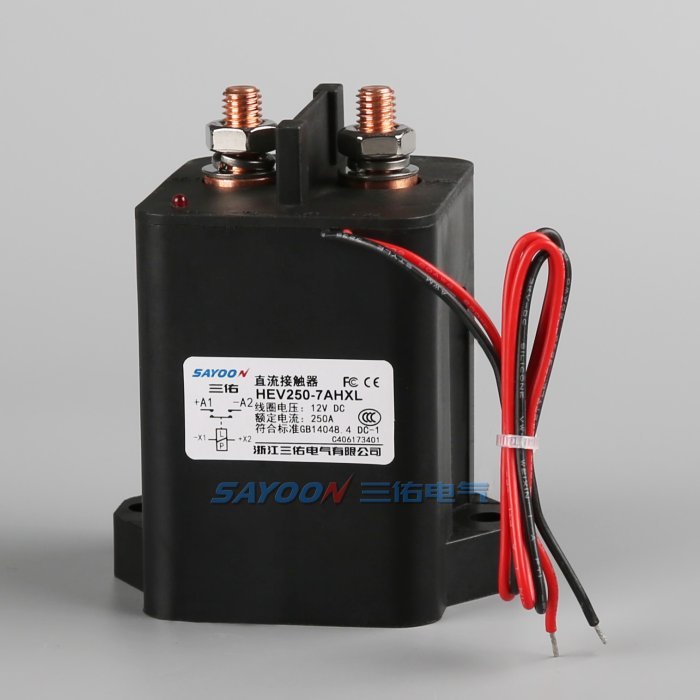

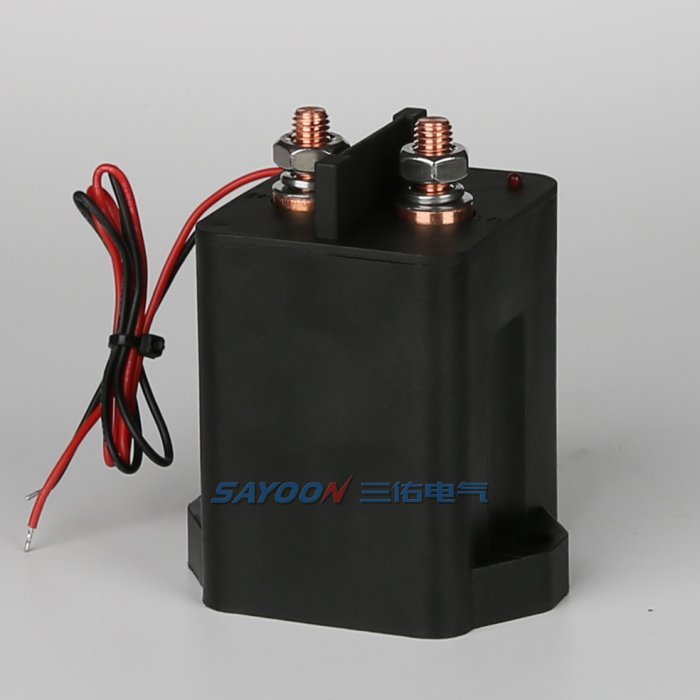

Контактор постоянного тока Sayoon HEV250 HV

Модель SAYOON: HEV250
Тип контакта: 1 NO(SPST-NO) or 1NC(SPST-NC)
Номинальное напряжение катушки (постоянный ток, В): DC6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,DC220V,AC220V etc.
Contact switching voltage (DC V): 12-200V,12-1000V
Contact схема rated load current (DC-1): 250A
Типичное падение напряжения на контактах при токе 100 А: не более 80 мВ
Напряжение срабатывания системы охлаждения (при температуре 20 ± 5 °C, В): не более 70%
Напряжение сброса системы охлаждения (при температуре 20 ± 5 °C, В): не более 35%, не менее 5%
Диапазон рабочего напряжения катушки при температуре 40 °C: 0,8–1,2 микросекунды
Время размыкания контактов (NO — нормально открытые контакты): 30ms
Время замыкания контактов (NO — нормально открытые контакты): 5 миллисекунд
Максимальное время нестабильного состояния контактов при замыкании: 10 миллисекунд
Максимальное время нестабильного состояния контактов при размыкании: 7ms
Сопротивление изоляции: 100MΩ
Электрическая прочность (устойчивость к пробою): 50Hz/60Hz 2200VAC 1minute
Типичные токи короткого замыкания, которые могут быть отключены: 1000A/5ms at 48V DC
Мощность катушки (Вт): D: 8-20; H: Start 30-50,Keep1.5-4
Повышение Т катушки относительно начальной Т (К — кельвины): ≤55
Повышение Т на клемме относительно начальной Т (К): не более 65 кельвин
Электрический ресурс (количество циклов включения/выключения до отказа): Reference load characteristic curve
Механический ресурс (количество механических циклов срабатывания до отказа): 300 000 циклов
Режим работы: Непрерывный режим
Материал контактов: Alloy
Inrush time (max): 130ms
Maximum switching current: 2000A 320VDC（more than once）
Maximum switching power: 640kW

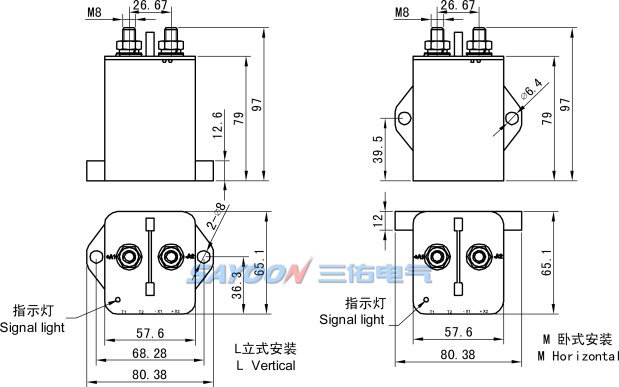

Тип клеммы нагрузки: M8 Screw
Тип клеммы катушки: 0.3 square silicone wire, 390mm long
Auxiliary contact rated load (optional): 3A/30VDC
Сертификат испытательной организации: CCC,CE,FCC,RoHS
