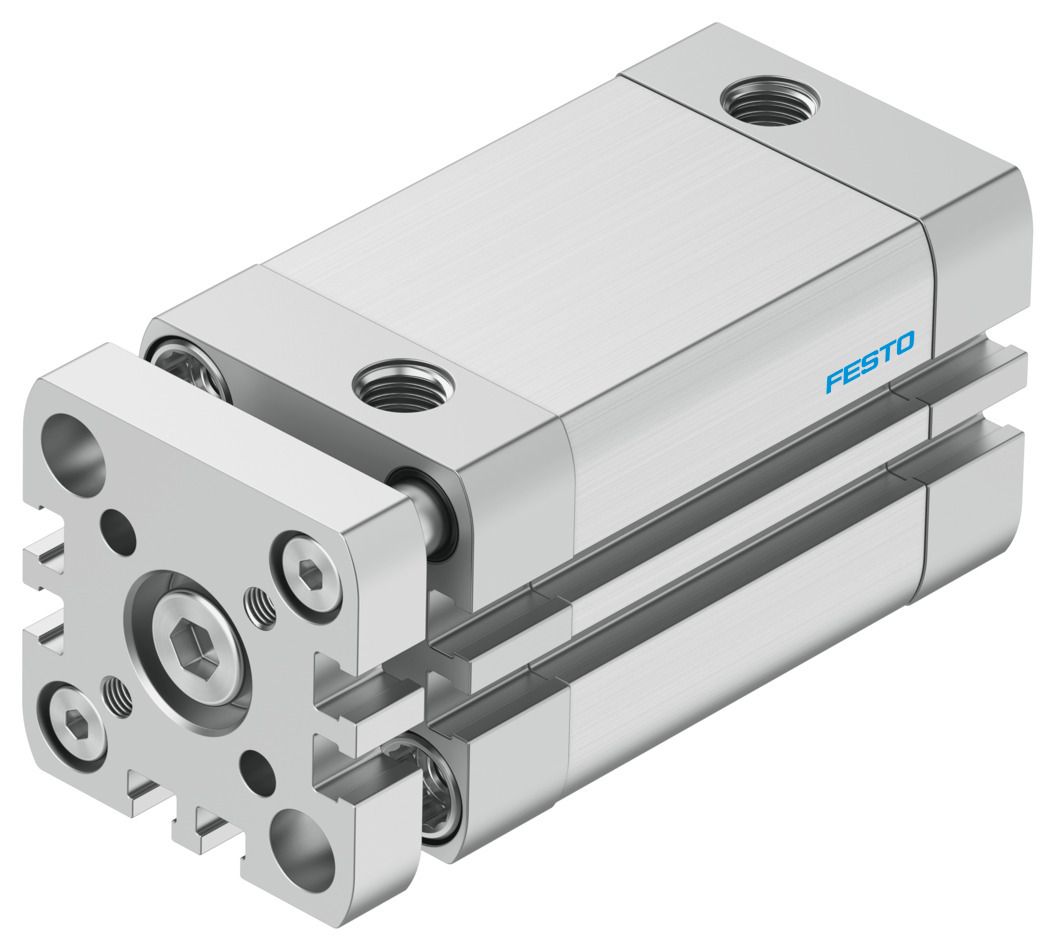

Компактный цилиндр FESTO ADNGF
Цена по запросу
Прочная комбинация направляющих штоков и хомута надёжно предотвращает вращение штока поршня, обеспечивая максимальную устойчивость к скручиванию, точность и стабильность процесса в широком диапазоне применений.
- Для определения положения
- Цилиндры по стандарту ISO 21287
- Хорошие ходовые качества и длительный срок службы
- С фиксированной или саморегулирующейся амортизацией
- Опционально доступен с проходным штоком поршня
Доставка ТК СДЭК
В пункт выдачи заказов
или курьером по Вашему адресу
100%
Качественный
Товар
14 Дней
Гарантированный
Возврат денег
Описание
Прочная комбинация направляющих штоков и хомута надёжно предотвращает вращение штока поршня, обеспечивая максимальную устойчивость к скручиванию, точность и стабильность процесса в широком диапазоне применений.
Технические характеристики
Компактный цилиндр
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах / Пневматическая амортизация, саморегулирующаяся на обоих концах |
| Определение положения | С помощью бесконтактного датчика |
| Монтажное положение | Любое |
| Исполнение | Поршень / Шток поршня / Профильная гильза |
| Варианты | Регулировка хода в прямом направлении / Малые потери на трении / Проходной полый шток поршня / Диапазон температур от 0 до 150 °C |
| Рабочее давление | 0,15 – 1 МПа |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и управляющей среде | Возможна работа с маслосмазкой (в этом случае смазка обязательна) |
| Класс коррозионной стойкости CRC | 2 – Умеренное коррозионное напряжение |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Диапазон температур | Стандартный / Термостойкие уплотнения до 120 °C |
| Температура окружающей среды | -20 – 120 °C |
| Энергия удара в крайних положениях | 0,07 Дж |
| Теоретическое усилие при 0,6 МПа, опережение | 68 – 4712 Н |
| Теоретическое усилие при 0,6 МПа, обратный ход | 51 Н |
| Движущаяся масса | 24 – 28 г |
| Масса изделия | 83 – 104 г |
| Пневматическое подключение | M5 |
| Примечание к материалам | Соответствует RoHS |
| Материал крышки | Анодированный кованый алюминиевый сплав |
| Материал уплотнений | TPE-U(PUR) |
| Материал штока поршня | Высоколегированная сталь |
| Материал гильзы цилиндра | Кованый алюминиевый сплав с гладким анодированием |
| Основа стандарта | ISO 21287 |
| Знак CE (см. декларацию о соответствии) | Согласно Директиве ЕС о взрывобезопасности (ATEX) |
| Знак UKCA (см. декларацию о соответствии) | Согласно британским инструкциям EX |
| Взрывозащита | Zone 1 (ATEX) / Zone 1 (UKEX) / Zone 2 (ATEX) / Zone 21 (ATEX) / Zone 21 (UKEX) / Zone 22 (ATEX) |
| Сертификация по взрывозащите за пределами ЕС | EPL Gb (GB) |
| Категория ATEX для газа | II 2G |
| Категория ATEX для пыли | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb |
| Тип взрывозащиты для пыли | Ex h IIIC T120°C Db |
| Температура окружающей среды во взрывоопасной среде | от -20 °C ≤ Ta ≤ +60 °C |
| Материал винтов хомута | Сталь |
Артикулы производителя
ADNGF-12- - (537123), ADNGF-12-20-P-A (554208), ADNGF-12-5-P-A (554205), ADNGF-12-10-P-A (554206), ADNGF-12-30-P-A (554210), ADNGF-12-40-P-A (554211), ADNGF-12-15-P-A (554207), ADNGF-12-25-P-A (554209), ADNGF-16- - (537124), ADNGF-16-15-P-A (554214), ADNGF-16-30-P-A (554217), ADNGF-16-20-P-A (554215), ADNGF-16-25-P-A (554216), ADNGF-16-50-P-A (554219), ADNGF-16-5-P-A (554212), ADNGF-16-10-P-A (554213), ADNGF-16-40-P-A (554218), ADNGF-20- - (537125), ADNGF-20-15-P-A (554222), ADNGF-20-20-P-A (554223), ADNGF-20-30-P-A (554225), ADNGF-20-40-P-A (554226), ADNGF-20-50-P-A (554227), ADNGF-20-60-P-A (554228), ADNGF-20-5-P-A (554220), ADNGF-20-25-P-A (554224), ADNGF-20-10-P-A (554221), ADNGF-20-10-PPS-A (577208), ADNGF-20-15-PPS-A (577209), ADNGF-20-20-PPS-A (577210), ADNGF-20-25-PPS-A (577211), ADNGF-20-30-PPS-A (577212), ADNGF-20-40-PPS-A (577213), ADNGF-20-50-PPS-A (577214), ADNGF-20-60-PPS-A (577215), ADNGF-25- - (537126), ADNGF-25-5-P-A (554229), ADNGF-25-10-P-A (554230), ADNGF-25-40-P-A (554235), ADNGF-25-30-P-A (554234), ADNGF-25-15-P-A (554231), ADNGF-25-20-P-A (554232), ADNGF-25-25-P-A (554233), ADNGF-25-50-P-A (554236), ADNGF-25-60-P-A (554237), ADNGF-25-20-PPS-A (577218), ADNGF-25-50-PPS-A (577222), ADNGF-25-60-PPS-A (577223), ADNGF-25-10-PPS-A (577216), ADNGF-25-15-PPS-A (577217), ADNGF-25-25-PPS-A (577219), ADNGF-25-30-PPS-A (577220), ADNGF-25-40-PPS-A (577221), ADNGF-32- - (537127), ADNGF-32-5-P-A (554238), ADNGF-32-30-P-A (554243), ADNGF-32-60-P-A (554246), ADNGF-32-10-P-A (554239), ADNGF-32-15-P-A (554240), ADNGF-32-20-P-A (554241), ADNGF-32-25-P-A (554242), ADNGF-32-80-P-A (554247), ADNGF-32-50-P-A (554245), ADNGF-32-40-P-A (554244), ADNGF-32-10-PPS-A (574022), ADNGF-32-15-PPS-A (574023), ADNGF-32-25-PPS-A (574025), ADNGF-32-30-PPS-A (574026), ADNGF-32-40-PPS-A (574027), ADNGF-32-50-PPS-A (574028), ADNGF-32-60-PPS-A (574029), ADNGF-32-80-PPS-A (574030), ADNGF-32-20-PPS-A (574024), ADNGF-40 (537128), ADNGF-40-30-P-A (554253), ADNGF-40-60-P-A (554256), ADNGF-40-40-P-A (554254), ADNGF-40-80-P-A (554257), ADNGF-40-5-P-A (554248), ADNGF-40-10-P-A (554249), ADNGF-40-15-P-A (554250), ADNGF-40-25-P-A (554252), ADNGF-40-10-PPS-A (574031), ADNGF-40-15-PPS-A (574032), ADNGF-40-20-PPS-A (574033), ADNGF-40-25-PPS-A (574034), ADNGF-40-40-PPS-A (574036), ADNGF-40-50-PPS-A (574037), ADNGF-40-30-PPS-A (574035), ADNGF-40-80-PPS-A (574039), ADNGF-50- - (537129), ADNGF-50-20-P-A (554261), ADNGF-50-50-P-A (554265), ADNGF-50-60-P-A (554266), ADNGF-50-5-P-A (554258), ADNGF-50-10-P-A (554259), ADNGF-50-15-P-A (554260), ADNGF-50-40-P-A (554264), ADNGF-50-80-P-A (554267), ADNGF-50-30-PPS-A (574044), ADNGF-50-60-PPS-A (574047), ADNGF-50-80-PPS-A (574048), ADNGF-50-10-PPS-A (574040), ADNGF-50-50-PPS-A (574046), ADNGF-50-15-PPS-A (574041), ADNGF-50-20-PPS-A (574042), ADNGF-50-25-PPS-A (574043), ADNGF-50-40-PPS-A (574045), ADNGF-63- - (537130), ADNGF-63-10-P-A (554268), ADNGF-63-30-P-A (554272), ADNGF-63-40-P-A (554273), ADNGF-63-50-P-A (554274), ADNGF-63-25-P-A (554271), ADNGF-63-20-P-A (554270), ADNGF-63-60-P-A (554275), ADNGF-63-80-P-A (554276), ADNGF-63-40-PPS-A (574054), ADNGF-63-80-PPS-A (574057), ADNGF-63-10-PPS-A (574049), ADNGF-63-25-PPS-A (574052), ADNGF-63-60-PPS-A (574056), ADNGF-63-15-PPS-A (574050), ADNGF-63-20-PPS-A (574051), ADNGF-63-50-PPS-A (574055), ADNGF-80- - (537131), ADNGF-80-10-P-A (554277), ADNGF-80-20-P-A (554279), ADNGF-80-30-P-A (554281), ADNGF-80-40-P-A (554282), ADNGF-80-60-P-A (554284), ADNGF-80-80-P-A (554285), ADNGF-80-50-P-A (554283), ADNGF-80-15-P-A (554278), ADNGF-80-25-P-A (554280), ADNGF-80-80-PPS-A (574066), ADNGF-80-20-PPS-A (574060), ADNGF-80-25-PPS-A (574061), ADNGF-80-40-PPS-A (574063), ADNGF-80-50-PPS-A (574064), ADNGF-80-60-PPS-A (574065), ADNGF-80-30-PPS-A (574062), ADNGF-80-10-PPS-A (574058), ADNGF-80-15-PPS-A (574059), ADNGF-100- - (537132), ADNGF-100-15-P-A (554287), ADNGF-100-20-P-A (554288), ADNGF-100-25-P-A (554289), ADNGF-100-30-P-A (554290), ADNGF-100-40-P-A (554291), ADNGF-100-80-P-A (554294), ADNGF-100-50-P-A (554292), ADNGF-100-10-P-A (554286), ADNGF-100-60-P-A (554293), ADNGF-100-40-PPS-A (577229), ADNGF-100-80-PPS-A (577232), ADNGF-100-30-PPS-A (577228), ADNGF-100-15-PPS-A (577225), ADNGF-100-20-PPS-A (577226), ADNGF-100-25-PPS-A (577227), ADNGF-100-50-PPS-A (577230), ADNGF-100-60-PPS-A (577231)
