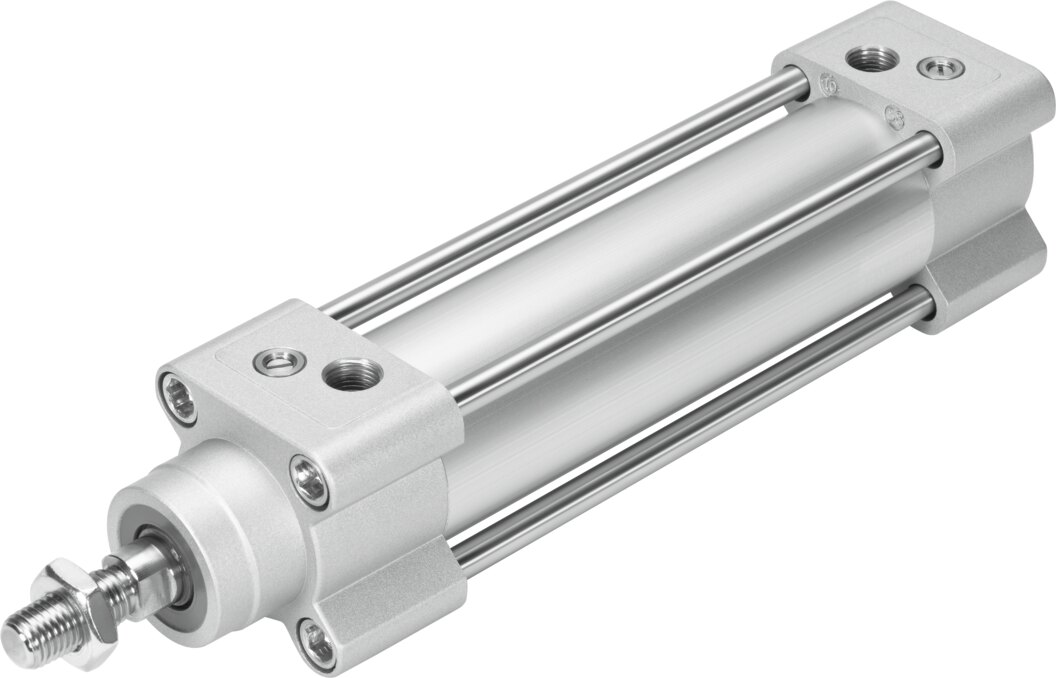

Цилиндр с тяговым штоком FESTO DSBG
Цена по запросу
Прочный цилиндр с штоком в тягах по стандарту ISO 15552.
- ISO 15552 (ISO 6431, VDMA 24562)
- Прочная конструкция со штоком в тягах
- Саморегулирующаяся пневматическая амортизация в конечном положении экономит время при вводе в эксплуатацию и оптимально адаптируется к изменениям нагрузки и скорости
- Широкий ассортимент монтажных принадлежностей практически для любого типа установки
- Для определения положения
- Долговечность и простота ремонта благодаря продлённому жизненному циклу
Доставка ТК СДЭК
В пункт выдачи заказов
или курьером по Вашему адресу
100%
Качественный
Товар
14 Дней
Гарантированный
Возврат денег
Описание
Прочный цилиндр с штоком в тягах по стандарту ISO 15552.
Технические характеристики
Цилиндр с тяговым штоком
| Диаметр поршня | 32 – 320 мм |
| Ход | 25 – 500 мм |
| Функция | Двустороннего действия |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах / Пневматическая амортизация, саморегулирующаяся на обоих концах / Пневматическая амортизация, регулируемая на обоих концах |
| Определение положения | С помощью бесконтактного датчика |
| Резьба штока поршня | M10x1.25 |
| Конец штока поршня | Наружная резьба / Внутренняя резьба |
| Монтажное положение | Любое |
| Тип монтажа | С внутренней резьбой / С принадлежностями |
| Исполнение | Поршень / Шток поршня / Гильза цилиндра / Тяга 1 |
| Варианты | Регулировка хода в прямом направлении / Защита от брызг сварки / Удлинённая резьба штока поршня с наружной резьбой / Шток поршня с наручным шестигранником / Малые потери на трении для балансировочных применений / Металлический скребок / Модуль для достижения заданного конечного положения при падении давления / Усиленный шток поршня / Равномерное медленное перемещение / Малые потери на трении / Проходной полый шток поршня / Спечённый подшипник / Диапазон температур от 0 до 150 °C / Дополнительная направляющая поршня из PTFE / Шток поршня с одного торца / Диапазон температур от -40 до 80 °C |
| Рабочее давление | 0,01 – 1,2 МПа |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и управляющей среде | Возможна работа с маслосмазкой (в этом случае смазка обязательна) |
| Класс коррозионной стойкости CRC | 2 – Умеренное коррозионное напряжение / 3 – Высокое коррозионное напряжение |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L / VDMA24364 zone III |
| Класс чистоты по ISO 14644-14 | Класс 5 по ISO 14644-1 |
| Диапазон температур | 0 … +150°C / Стандартный / -40 … +80°C / Термостойкие уплотнения до 120 °C |
| Температура окружающей среды | -40 – 150 °C |
| Энергия удара в крайних положениях | 0,32 – 0,4 Дж |
| Защита от вращения | С защитой от вращения |
| Теоретическое усилие при 0,6 МПа, опережение | 415 – 48255 Н |
| Теоретическое усилие при 0,6 МПа, обратный ход | 415 Н |
| Движущаяся масса для хода 0 мм | 110 г |
| Дополнительная движущаяся масса на ход 10 мм | 9 г |
| Основная масса для хода 0 мм | 465 г |
| Дополнительная масса на ход 10 мм | 25 г |
| Пневматическое подключение | G1/8 |
| Примечание к материалам | Соответствует RoHS |
| Материал крышки | Алюминий с покрытием, литой под давлением |
| Материал штока поршня | Высоколегированная нержавеющая сталь с твёрдым хромированием / Высоколегированная сталь / Высоколегированная нержавеющая сталь |
| Материал гильзы цилиндра | Кованый алюминиевый сплав с гладким анодированием |
| Соответствует стандарту | Соответствует ISO 15552 |
| Длина амортизации | 17 – 20 мм |
| Основа стандарта | ISO 15552 |
| Знак CE (см. декларацию о соответствии) | Согласно Директиве ЕС о взрывобезопасности (ATEX) |
| Знак UKCA (см. декларацию о соответствии) | Согласно британским инструкциям EX |
| Взрывозащита | Zone 1 (ATEX) / Zone 1 (UKEX) / Zone 2 (ATEX) / Zone 21 (ATEX) / Zone 21 (UKEX) / Zone 22 (ATEX) |
| Сертификация по взрывозащите за пределами ЕС | EPL Gb (GB) / EPL Db (GB) |
| Категория ATEX для газа | II 2G |
| Категория ATEX для пыли | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb |
| Тип взрывозащиты для пыли | Ex h IIIC T120°C Db |
| Температура окружающей среды во взрывоопасной среде | от -20 °C ≤ Ta ≤ +60 °C |
| Обратный зазор по кругу при повороте штока | -0,65 – 0,65 ° |
| Дополнительная масса на каждые 10 мм удлинения штока поршня | 9 г |
| Дополнительная масса на каждые 10 мм удлинения резьбы штока поршня | 6 г |
| Материал уплотнения поршня | Фторкаучук / HNBR / TPE-U (полиуретан) |
| Материал поршня | Кованый алюминиевый сплав |
| Материал скребка штока поршня | Фторкаучук / HNBR / Единица упаковки / TPE-U (полиуретан) |
| Материал буферного уплотнения | Фторкаучук / TPE-U (полиуретан) |
| Материал бобышки амортизации | Кованый алюминиевый сплав / POM |
| Материал гайки | Оцинкованная сталь / Высоколегированная нержавеющая сталь |
| Материал скребка штока | Латунь / Усиленный PTFE |
| Материал подшипника | Бронза / Металлополимерная композиция / POM |
| Материал гайки хомута | Оцинкованная сталь |
| Материал тяги | Высоколегированная сталь / Высоколегированная нержавеющая сталь |
| Материал вращательного крепления | Литая нержавеющая сталь |
| Материал гофры | NBR / PA |
Артикулы производителя
DSBG-...-32- - (1634484), DSBG-32- -PPSA-N3 (1634560), DSBG-32- -PPVA-N3 (1634781), DSBG-32-25-PPSA-N3 (1645460), DSBG-32-25-PPVA-N3 (1638842), DSBG-32-40-PPSA-N3 (1645461), DSBG-32-40-PPVA-N3 (1638843), DSBG-32-50-PPSA-N3 (1645462), DSBG-32-50-PPVA-N3 (1638844), DSBG-32-80-PPSA-N3 (1645463), DSBG-32-80-PPVA-N3 (1638845), DSBG-32-100-PPSA-N3 (1645464), DSBG-32-100-PPVA-N3 (1638846), DSBG-32-125-PPSA-N3 (1645465), DSBG-32-125-PPVA-N3 (1638848), DSBG-32-160-PPSA-N3 (1645466), DSBG-32-160-PPVA-N3 (1638849), DSBG-32-200-PPSA-N3 (1645467), DSBG-32-200-PPVA-N3 (1638850), DSBG-32-250-PPSA-N3 (1645468), DSBG-32-250-PPVA-N3 (1638851), DSBG-32-320-PPSA-N3 (1645469), DSBG-32-320-PPVA-N3 (1638852), DSBG-32-400-PPSA-N3 (1645470), DSBG-32-400-PPVA-N3 (1638853), DSBG-32-500-PPSA-N3 (1645471), DSBG-32-500-PPVA-N3 (1638854), DSBG-...-40- - (1645477), DSBG-40- -PPSA-N3 (1645473), DSBG-40- -PPVA-N3 (1644503), DSBG-40-25-PPSA-N3 (1646559), DSBG-40-25-PPVA-N3 (1646547), DSBG-40-40-PPSA-N3 (1646560), DSBG-40-40-PPVA-N3 (1646548), DSBG-40-50-PPSA-N3 (1646561), DSBG-40-50-PPVA-N3 (1646549), DSBG-40-80-PPSA-N3 (1646562), DSBG-40-80-PPVA-N3 (1646550), DSBG-40-100-PPSA-N3 (1646563), DSBG-40-100-PPVA-N3 (1646551), DSBG-40-125-PPSA-N3 (1646564), DSBG-40-125-PPVA-N3 (1646552), DSBG-40-160-PPSA-N3 (1646565), DSBG-40-160-PPVA-N3 (1646553), DSBG-40-200-PPSA-N3 (1646566), DSBG-40-200-PPVA-N3 (1646554), DSBG-40-250-PPSA-N3 (1646567), DSBG-40-250-PPVA-N3 (1646555), DSBG-40-320-PPSA-N3 (1646568), DSBG-40-320-PPVA-N3 (1646556), DSBG-40-400-PPSA-N3 (1646569), DSBG-40-400-PPVA-N3 (1646557), DSBG-40-500-PPSA-N3 (1646570), DSBG-40-500-PPVA-N3 (1646558), DSBG-...-50- - (1646707), DSBG-50- -PPSA-N3 (1646722), DSBG-50- -PPVA-N3 (1646708), DSBG-50-25-PPSA-N3 (1646723), DSBG-50-25-PPVA-N3 (1646709), DSBG-50-40-PPSA-N3 (1646724), DSBG-50-40-PPVA-N3 (1646710), DSBG-50-50-PPSA-N3 (1646725), DSBG-50-50-PPVA-N3 (1646711), DSBG-50-80-PPSA-N3 (1646726), DSBG-50-80-PPVA-N3 (1646712), DSBG-50-100-PPSA-N3 (1646727), DSBG-50-100-PPVA-N3 (1646713), DSBG-50-125-PPSA-N3 (1646728), DSBG-50-125-PPVA-N3 (1646714), DSBG-50-160-PPSA-N3 (1646729), DSBG-50-160-PPVA-N3 (1646715), DSBG-50-200-PPSA-N3 (1646730), DSBG-50-200-PPVA-N3 (1646716), DSBG-50-250-PPSA-N3 (1646731), DSBG-50-250-PPVA-N3 (1646717), DSBG-50-320-PPSA-N3 (1646732), DSBG-50-320-PPVA-N3 (1646718), DSBG-50-400-PPSA-N3 (1646733), DSBG-50-400-PPVA-N3 (1646719), DSBG-50-500-PPSA-N3 (1646734), DSBG-50-500-PPVA-N3 (1646720), DSBG-...-63- - (1646738), DSBG-63- -PPSA-N3 (1646753), DSBG-63- -PPVA-N3 (1646739), DSBG-63-25-PPSA-N3 (1646754), DSBG-63-25-PPVA-N3 (1646740), DSBG-63-40-PPSA-N3 (1646755), DSBG-63-40-PPVA-N3 (1646741), DSBG-63-50-PPSA-N3 (1646756), DSBG-63-50-PPVA-N3 (1646742), DSBG-63-80-PPSA-N3 (1646757), DSBG-63-80-PPVA-N3 (1646743), DSBG-63-100-PPSA-N3 (1646759), DSBG-63-100-PPVA-N3 (1646744), DSBG-63-125-PPSA-N3 (1646760), DSBG-63-125-PPVA-N3 (1646745), DSBG-63-160-PPSA-N3 (1646761), DSBG-63-160-PPVA-N3 (1646746), DSBG-63-200-PPSA-N3 (1646762), DSBG-63-200-PPVA-N3 (1646747), DSBG-63-250-PPSA-N3 (1646763), DSBG-63-250-PPVA-N3 (1646748), DSBG-63-320-PPSA-N3 (1646764), DSBG-63-320-PPVA-N3 (1646749), DSBG-63-400-PPSA-N3 (1646765), DSBG-63-400-PPVA-N3 (1646750), DSBG-63-500-PPSA-N3 (1646766), DSBG-63-500-PPVA-N3 (1646751), DSBG-...-80- - (1646769), DSBG-80- -PPSA-N3 (1646784), DSBG-80- -PPVA-N3 (1646770), DSBG-80-25-PPSA-N3 (1646785), DSBG-80-25-PPVA-N3 (1646771), DSBG-80-40-PPSA-N3 (1646786), DSBG-80-40-PPVA-N3 (1646772), DSBG-80-50-PPSA-N3 (1646787), DSBG-80-50-PPVA-N3 (1646773), DSBG-80-80-PPSA-N3 (1646788), DSBG-80-80-PPVA-N3 (1646774), DSBG-80-100-PPSA-N3 (1646789), DSBG-80-100-PPVA-N3 (1646775), DSBG-80-125-PPSA-N3 (1646790), DSBG-80-125-PPVA-N3 (1646776), DSBG-80-160-PPSA-N3 (1646791), DSBG-80-160-PPVA-N3 (1646777), DSBG-80-200-PPSA-N3 (1646792), DSBG-80-200-PPVA-N3 (1646778), DSBG-80-250-PPSA-N3 (1646793), DSBG-80-250-PPVA-N3 (1646779), DSBG-80-320-PPSA-N3 (1646794), DSBG-80-320-PPVA-N3 (1646780), DSBG-80-400-PPSA-N3 (1646795), DSBG-80-400-PPVA-N3 (1646781), DSBG-80-500-PPSA-N3 (1646796), DSBG-80-500-PPVA-N3 (1646782), DSBG-...-100- - (1646799), DSBG-100- -PPSA-N3 (1646814), DSBG-100- -PPVA-N3 (1646800), DSBG-100-25-PPSA-N3 (1646815), DSBG-100-25-PPVA-N3 (1646801), DSBG-100-40-PPSA-N3 (1646816), DSBG-100-40-PPVA-N3 (1646802), DSBG-100-50-PPSA-N3 (1646817), DSBG-100-50-PPVA-N3 (1646803), DSBG-100-80-PPSA-N3 (1646818), DSBG-100-80-PPVA-N3 (1646804), DSBG-100-100-PPSA-N3 (1646819), DSBG-100-100-PPVA-N3 (1646805), DSBG-100-125-PPSA-N3 (1646820), DSBG-100-125-PPVA-N3 (1646806), DSBG-100-160-PPSA-N3 (1646821), DSBG-100-160-PPVA-N3 (1646807), DSBG-100-200-PPSA-N3 (1646822), DSBG-100-200-PPVA-N3 (1646808), DSBG-100-250-PPSA-N3 (1646823), DSBG-100-250-PPVA-N3 (1646809), DSBG-100-320-PPSA-N3 (1646824), DSBG-100-320-PPVA-N3 (1646810), DSBG-100-400-PPSA-N3 (1646825), DSBG-100-400-PPVA-N3 (1646811), DSBG-100-500-PPSA-N3 (1646826), DSBG-100-500-PPVA-N3 (1646812), DSBG-...-125- - (2045493), DSBG-125- -PPSA-N3 (2158471), DSBG-125- -PPVA-N3 (2158455), DSBG-125-25-PPSA-N3 (2159907), DSBG-125-25-PPVA-N3 (2159622), DSBG-125-40-PPSA-N3 (2159908), DSBG-125-40-PPVA-N3 (2159623), DSBG-125-50-PPSA-N3 (2159909), DSBG-125-50-PPVA-N3 (2159624), DSBG-125-80-PPSA-N3 (2159910), DSBG-125-80-PPVA-N3 (2159625), DSBG-125-100-PPSA-N3 (2159911), DSBG-125-100-PPVA-N3 (2159626), DSBG-125-125-PPSA-N3 (2159912), DSBG-125-125-PPVA-N3 (2159627), DSBG-125-160-PPSA-N3 (2159913), DSBG-125-160-PPVA-N3 (2159628), DSBG-125-200-PPSA-N3 (2159915), DSBG-125-200-PPVA-N3 (2159629), DSBG-125-250-PPSA-N3 (2159916), DSBG-125-250-PPVA-N3 (2159630), DSBG-125-320-PPSA-N3 (2159917), DSBG-125-320-PPVA-N3 (2159631), DSBG-125-400-PPSA-N3 (2159918), DSBG-125-400-PPVA-N3 (2159632), DSBG-125-500-PPSA-N3 (2159919), DSBG-125-500-PPVA-N3 (2159633), DSBG-...-160- - (2036032), DSBG-160- -P-N3 (2537196), DSBG-160- -PPVA-N3 (2035926), DSBG-160-25-P-N3 (2536747), DSBG-160-25-PPVA-N3 (2029462), DSBG-160-40-P-N3 (2536748), DSBG-160-40-PPVA-N3 (2029463), DSBG-160-50-P-N3 (2536749), DSBG-160-50-PPVA-N3 (2029464), DSBG-160-80-P-N3 (2536750), DSBG-160-80-PPVA-N3 (2029465), DSBG-160-100-P-N3 (2536751), DSBG-160-100-PPVA-N3 (2029466), DSBG-160-125-P-N3 (2536752), DSBG-160-125-PPVA-N3 (2029467), DSBG-160-160-P-N3 (2536753), DSBG-160-160-PPVA-N3 (2029468), DSBG-160-200-P-N3 (2536754), DSBG-160-200-PPVA-N3 (2029469), DSBG-160-250-P-N3 (2536755), DSBG-160-250-PPVA-N3 (2029470), DSBG-160-320-P-N3 (2536756), DSBG-160-320-PPVA-N3 (2029471), DSBG-160-400-P-N3 (2536758), DSBG-160-400-PPVA-N3 (2029472), DSBG-160-500-P-N3 (2536759), DSBG-160-500-PPVA-N3 (2029473), DSBG-...-200- - (2344936), DSBG-200- -P-N3 (2537445), DSBG-200- -PPVA-N3 (2389803), DSBG-200-25-P-N3 (2537448), DSBG-200-25-PPVA-N3 (2390139), DSBG-200-40-P-N3 (2537449), DSBG-200-40-PPVA-N3 (2390140), DSBG-200-50-P-N3 (2537450), DSBG-200-50-PPVA-N3 (2390141), DSBG-200-80-P-N3 (2537451), DSBG-200-80-PPVA-N3 (2390142), DSBG-200-100-P-N3 (2537452), DSBG-200-100-PPVA-N3 (2390143), DSBG-200-125-P-N3 (2537454), DSBG-200-125-PPVA-N3 (2390144), DSBG-200-160-P-N3 (2537455), DSBG-200-160-PPVA-N3 (2390145), DSBG-200-200-P-N3 (2537456), DSBG-200-200-PPVA-N3 (2390146), DSBG-200-250-P-N3 (2537457), DSBG-200-250-PPVA-N3 (2390147), DSBG-200-320-P-N3 (2537458), DSBG-200-320-PPVA-N3 (2390148), DSBG-200-400-P-N3 (2537459), DSBG-200-400-PPVA-N3 (2390149), DSBG-200-500-P-N3 (2537460), DSBG-200-500-PPVA-N3 (2390150), DSBG-...-250- - (2732003), DSBG-250- -P-N3 (2865145), DSBG-250- -PPVA-N3 (2865078), DSBG-...-320- - (2776472), DSBG-320- -P-N3 (3178601), DSBG-320- -PPVA-N3 (3150987)
